Wieża z konstrukcją z drewna klejonego

Konstrukcja

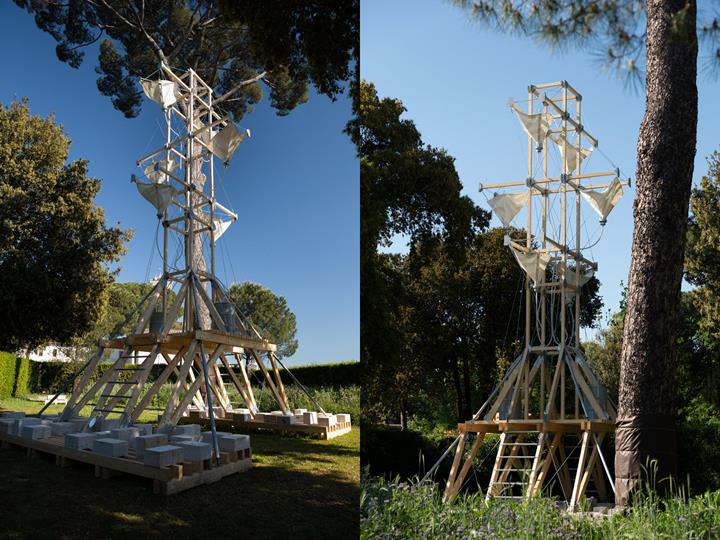

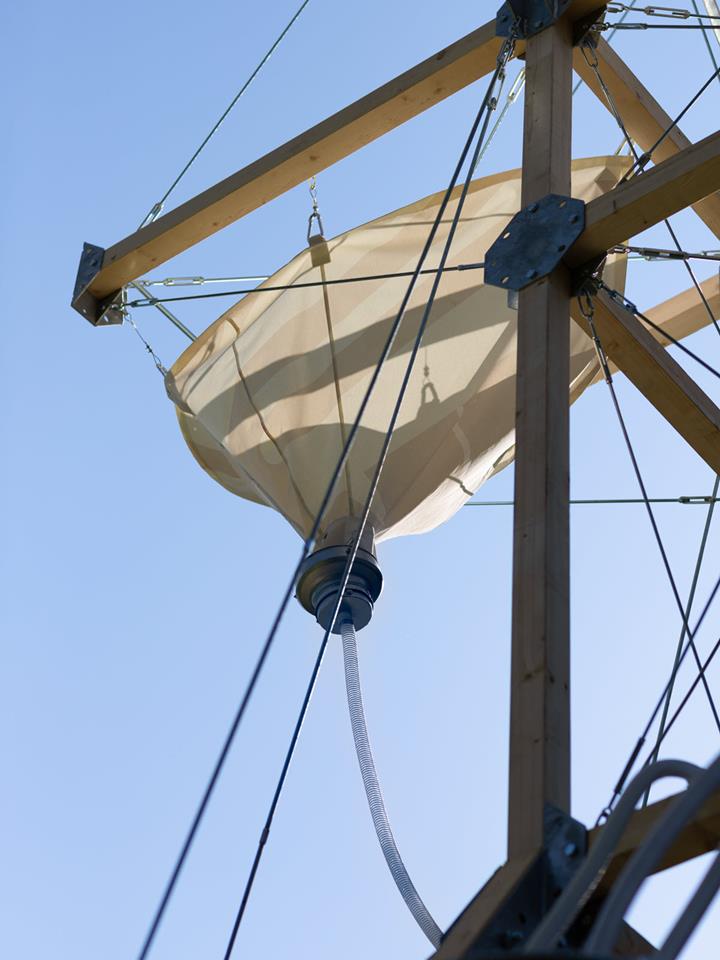

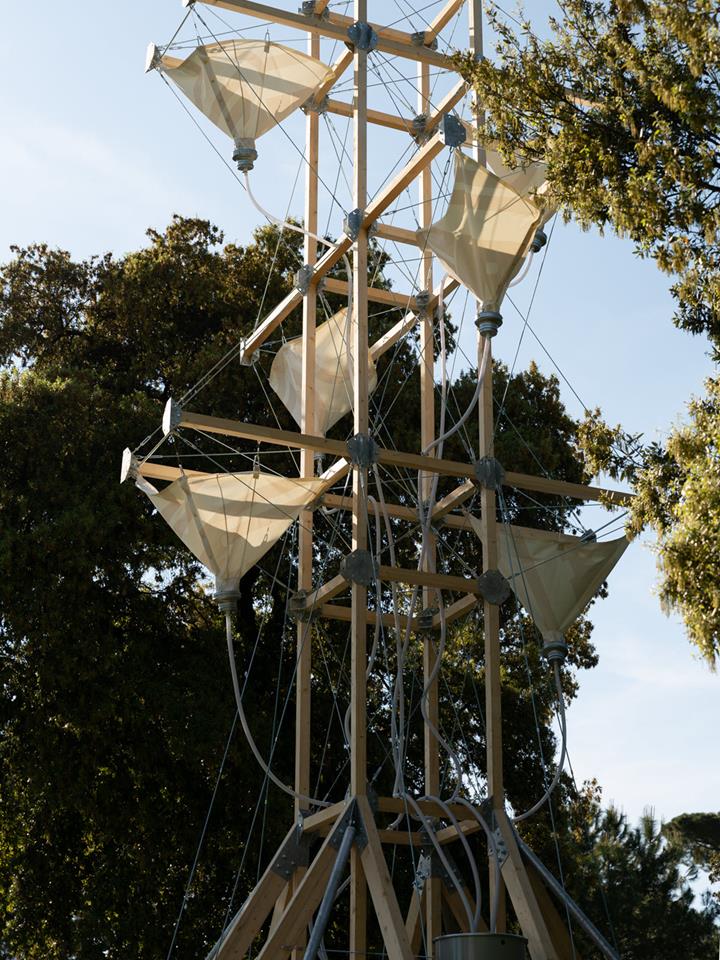

Główną atrakcją edycji festiwalu w 2023 r. jest 13-metrowa drewniana wieża służąca gromadzeniu i dystrybucji wody deszczowej. Wieża ma kształt leja, z rozkloszowaną dolną częścią o wysokości ponad 3,60 m i górną częścią o wysokości około 7 m wraz z trzema wspornikami.

Konstrukcja jest w całości wykonana z drewna klejonego warstwowo, co zapewnia zarówno wytrzymałość, jak i elastyczność. Aby konstrukcja zachowała równowagę, u jej podstawy ułożono kilka ton trawertynów. W celu usztywnienia całej konstrukcji i zapewnienia jej stateczności zastosowano pręty rozciągane.

Głowica wieży, wystawiona na działanie wiatru, ulega przemieszczeniom, które mogą sięgać kilkudziesięciu centymetrów. Stąd konieczne jest przeprowadzenie precyzyjnych obliczeń i zwrócenia szczególnej uwagi na połączenia. W tym projekcie wszystkie połączenia są przegubowe, dzięki czemu konstrukcja może dostosowywać się do ruchów wywołanych siłami działającymi na konstrukcję i umożliwiać ich płynne przenoszenie na podpory.

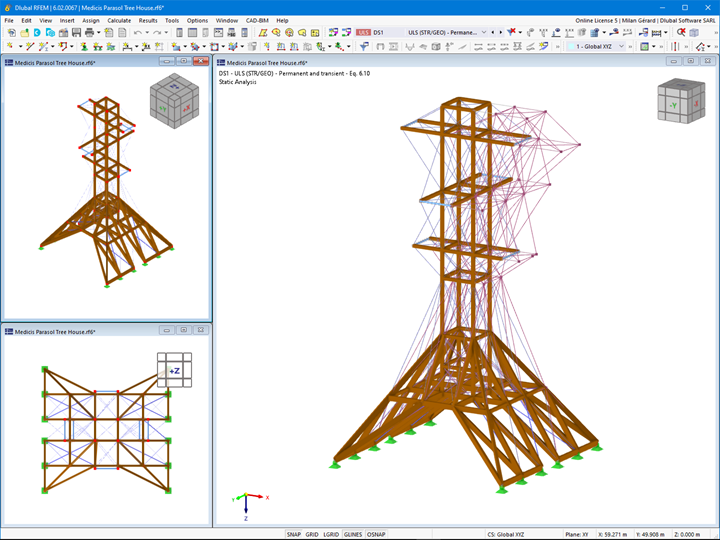

Modelowanie w RFEM 6

Do modelowania i przenoszenia obciążeń z wieży wykorzystano program RFEM 6. Ponadto program umożliwił konstruktorom analizę i symulację zachowania konstrukcji wieży z uwzględnieniem obciążeń przyłożonych za pomocą modułu Analiza stateczności.

Dzięki specjalnym modułom „Projektowanie konstrukcji stalowych” i „Projektowanie konstrukcji drewnianych” zintegrowanym z programem RFEM 6, elementy stalowe i drewniane mogły być wymiarowane zgodnie z normami Eurokodu. Możliwość przeprowadzenia analizy konstrukcji wielomateriałowej w programie dzięki opcji wyboru normy "EN 1990 | Base + Bois” dla kombinacji obciążeń, odegrała znaczącą rolę w optymalizacji czasu pracy przy tym projekcie.

Konstrukcja tej drewnianej wieży stanowi zatem inspirujący przykład połączenia kreatywności architektonicznej z troską o środowisko.
