Wcale nie. Jeżeli wartość alpha*crit (wartość krytyczna bez sztywności skrętnej) wyświetlana jest w kolorze czerwonym, a zatem wynosi „0”, współczynnik imperfekcji (europejska linia zwichrzenia) nie zostaje zredukowany. Stosowana jest podstawowa wartość współczynnika imperfekcji.
Pytanie

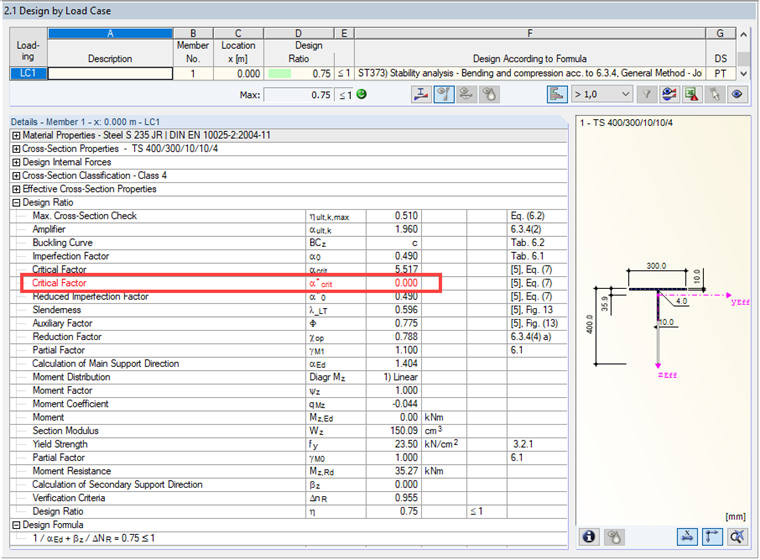

Przeprowadzam analizę zgodnie z Metodą ogólną 6.3.4 EN 1993-1-1 i aktywowałem dodatek „Metoda adaptowana według Naumes”. Współczynnik krytyczny α*crit jest wyświetlany w kolorze czerwonym. Czy powinienem się martwić?
