Вовсе нет. Если значение alpha * crit (критическое значение потери устойчивости без крутильной жесткости) отображается красным цветом и, таким образом, равно «0», то коэффициент несовершенства не уменьшается (европейская линия потери устойчивости плоской формы изгиба). Используется основное значение коэффициента несовершенства.
Вопрос

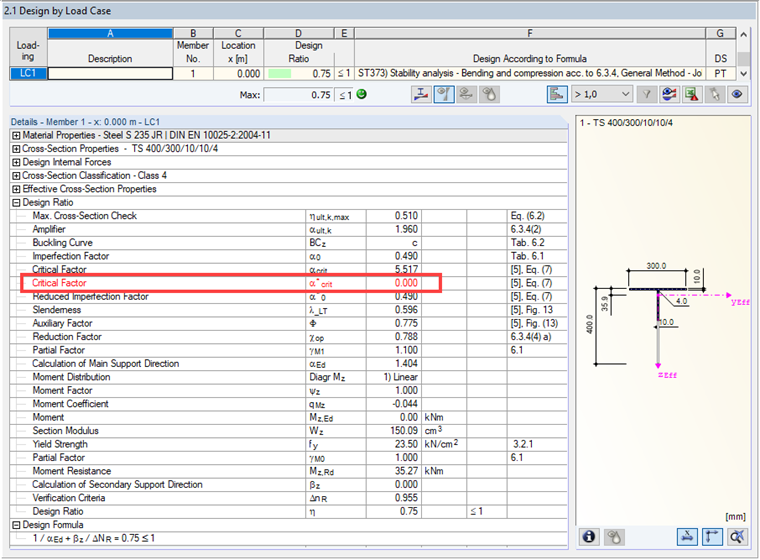

Я выполняю расчет по общему методу 6.3.4 EN 1993‑1‑1 и активировал добавление «Адаптированный метод по Ному». Критический коэффициент α * крит отображается красным цветом. Стоит ли мне волноваться?
В Аддон Стальные соединения haben Sie die Möglichkeit, kreisförmige Hohlprofile mittels Schweißnähten anzuschließen.
Круглые профили можно соединить друг с другом или с плоскими конструктивными элементами. Закругления стандартных и тонкостенных профилей также могут быть соединены сварным швом.
K пояснительному видеоВ Расчёт стальных конструкций können Sie für kaltgeformte Querschnitte nach EN 1993-1-3 die Stabilitäts- sowie Querschnittsnachweise nach den Abschnitten 6.1.2 - 6.1.5 und 6.1.8 - 6.1.10 führen.
K пояснительному видеоВ Аддон Стальные соединения können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
K пояснительному видеоВ аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
- Аддон «Стальные соединения»
- Пояснительное видео: Предварительно напряжённые болты для стальных соединений
Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.
Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.
Преимущества
- Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
- Низкодеформационные: минимизируют деформацию соединения.
- Усталостная прочность: устойчивы к усталости.
- Простота монтажа: их относительно легко собрать и разобрать.
Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.
