Tworzenie obciążeń ruchomych w RFEM 5 w RF-MOVE Surfaces

RF-MOVE Surfaces ułatwia generowanie przypadków obciążeń z różnych pozycji obciążeń ruchomych. Dla programu RFEM 5 generowane są oddzielne przypadki obciążeń na podstawie pozycji obciążenia ruchomego. Opcjonalnie generowana jest też obwiednia kombinacji wyników obejmująca wszystkie pozycje obciążenia.

Moduł dodatkowy można otworzyć za pomocą opcji menu RFEM Moduły dodatkowe → Inne → RF-MOVE Surfaces. Można ją również otworzyć w zakładce Dane Nawigatora projektu, klikając pozycje Moduły dodatkowe → RF-MOVE Surfaces.

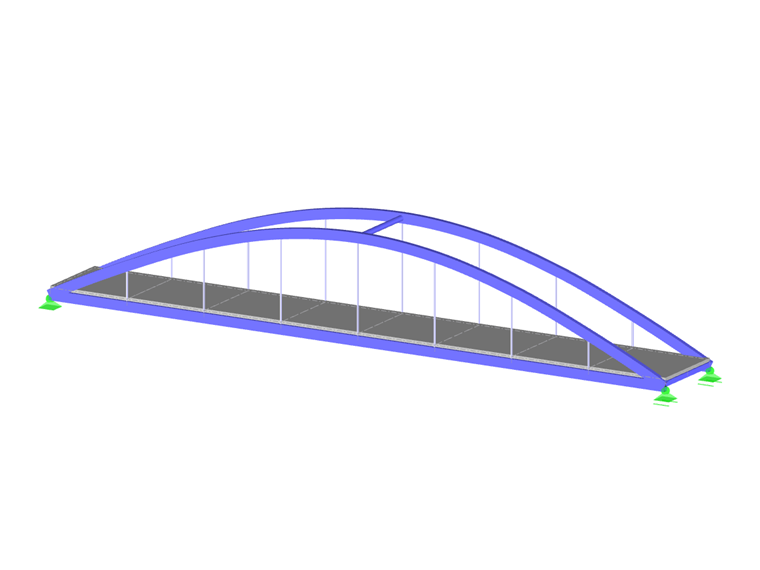

Wprowadzanie danych

Najpierw należy określić powierzchnie, na których mają zostać wygenerowane obciążenia ruchome.

Jeżeli w konstrukcji występują już obciążenia ruchome, należy wprowadzić dalsze dane w sekcji okna „Typ eksportu”. Jeżeli tak nie jest, sekcja ta jest wyszarzona, tak jak w naszym przypadku.

Następnie, za pomocą pola wyboru w Kombinacji wyników typu 'Obwiednia' można utworzyć kombinację wyników z przypadków obciążeń obciążeń ruchomych. Jako kryterium oddziaływania przypadków obciążeń wybrana zostaje opcja Zmienne.

W sekcji okna "Linie wpływu/powierzchnie" można uwzględnić linie i powierzchnie wpływu, które zostały określone za pomocą modułu dodatkowego RF-INFLUENCE. Ilość danych można zredukować, ponieważ generowane są tylko niekorzystne przypadki obciążeń. W naszym przykładzie to pole wyboru nie jest aktywne.

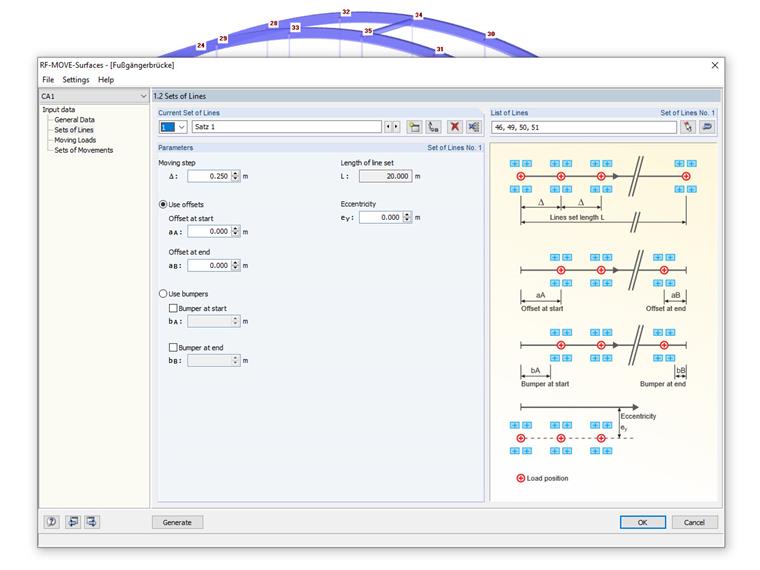

Następnie należy zdefiniować odległość, jaką powinny pokonać obciążenia ruchome. W tym celu należy utworzyć zbiór linii. Zalecamy wcześniejsze zdefiniowanie "pasa ruchu" w modelu RFEM.

W "Liście linii/zbioru linii nr" W polu wprowadzania można ręcznie wprowadzić numery linii stanowiących "linie pomocnicze" dla obciążenia ruchomego. Kolejność cyfr określa kierunek ruchu.

Oczywiście linie te można również wybrać graficznie w oknie roboczym. Ponownie, ważne jest, aby upewnić się, że linie są klikane we właściwej kolejności.

W sekcji „Parametry” można zarządzać globalnymi ustawieniami dotyczącymi generowania przypadków obciążeń.

"Krok ruchu" kontroluje równe odległości, na jakie obciążenia przesuwają się po powierzchniach. Im mniejszy krok ruchu, tym więcej przypadków obciążeń zostanie utworzonych. Ponadto można zastosować odsunięcie i/lub odsunięcie.

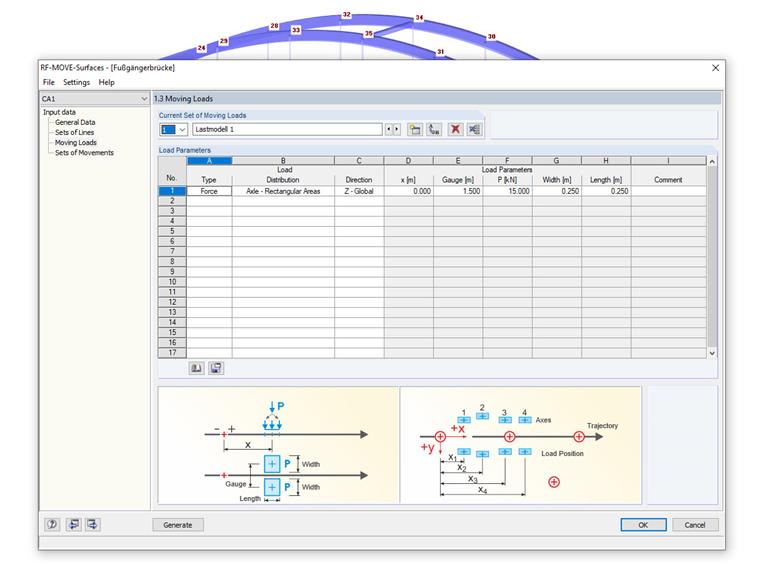

To okno "Obciążenia ruchome" zarządza parametrami obciążeń ruchomych. W jednym modelu obciążenia można łączyć różne obciążenia. Moduł przydziela zdefiniowane modele obciążeń do zbiorów linii i tworzy na podstawie tych danych indywidualne przypadki obciążeń.

Następnie można zdefiniować obciążenie jako siłę lub moment i wybrać rozkład obciążenia. Dostępnych jest kilka opcji.

W tym przykładzie wybrany jest rozkład obciążenia dla "Oś - Powierzchnie prostokątne". Zaletą jest to, że obciążenie jest rozłożone jako para obciążeń blokowych na dwa obciążenia powierzchniowe w odległości określonej niż skrajnia, dzięki czemu, w przeciwieństwie do pojedynczego obciążenia, można uniknąć osobliwości.

Ponieważ tworzenie obciążeń ruchomych zazwyczaj wymaga czasu i wysiłku, można je zapisać w bibliotece modeli obciążeń i wykorzystać w innych projektach. Ponadto w bazie danych przechowywana jest duża liczba modeli obciążeń.

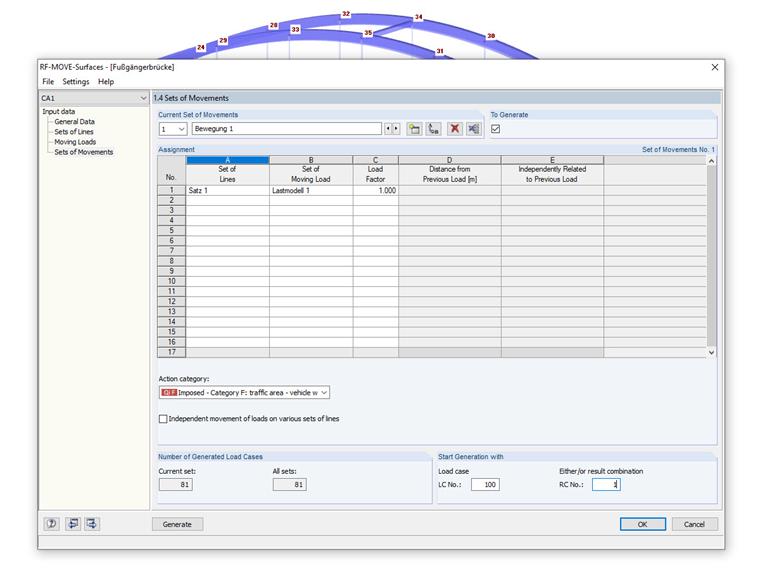

Ostatnie okno, "Zbiory ruchów", łączy wprowadzanie geometrii zbiorów linii z wprowadzaniem obciążeń ruchomych. W oknie tym można zatem określić, które zbiory obciążeń poruszają się po jakich zbiorach linii.

W większości przypadków wystarczy jeden zestaw ruchów, jak w naszym przykładzie.

Zbiór 1 zostaje zastosowany jako zbiór linii, a model obciążenia 1 jako obciążenie ruchome. Jako kategorię oddziaływania wybrane są obciążenia użytkowe kategorii F.

Generowanie i wyniki

Różne przypadki obciążeń można wygenerować za pomocą jednego kliknięcia myszą przycisku „Generować”. Na końcu generowania wyświetlane są numery utworzonych przypadków obciążeń i kombinacji wyników; w naszym przykładzie jest to 81.

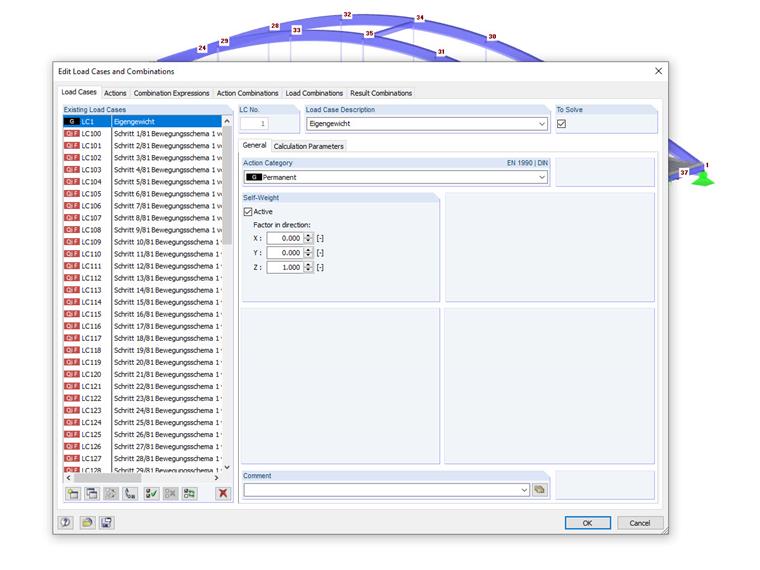

RF-MOVE Surfaces nie wyświetla żadnych okienek wyników. Obciążenia wygenerowane w poszczególnych przypadkach obciążeń można w zwykły sposób sprawdzić na grafice, w oknach dialogowych edycji lub w tabeli "Obciążenia" poniżej. Wprowadzono je do odpowiednich tabel jako wolne obciążenia skupione, wolne obciążenia liniowe lub wolne obciążenia wielokątne.

Dokumentacja

Dane modułu dodatkowego' nie są zarządzane oddzielnie w raporcie. Wygenerowane przypadki obciążeń są przesyłane wraz z obciążeniami do programu RFEM, gdzie można je zintegrować z dokumentacją.
