Creación de cargas móviles en RFEM 5 con RF-MOVE Surfaces

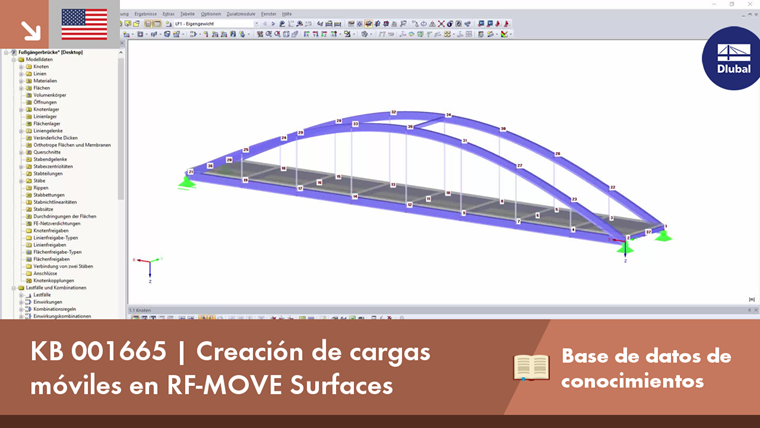

RF-MOVE Surfaces facilita la generación de casos de carga a partir de diferentes posiciones de cargas móviles. Se generan casos de carga separados para RFEM 5 a partir de las posiciones de carga de la carga móvil. Opcionalmente, se crea una combinación de resultados envolvente de todas las posiciones de carga.

Puede abrir el módulo adicional mediante el elemento del menú de RFEM Módulos adicionales → Otros → RF-MOVE Surfaces. Alternativamente, puede abrirlo en la pestaña Datos del Navegador de proyectos haciendo clic en las entradas Módulos adicionales → RF-MOVE Surfaces.

Entrada

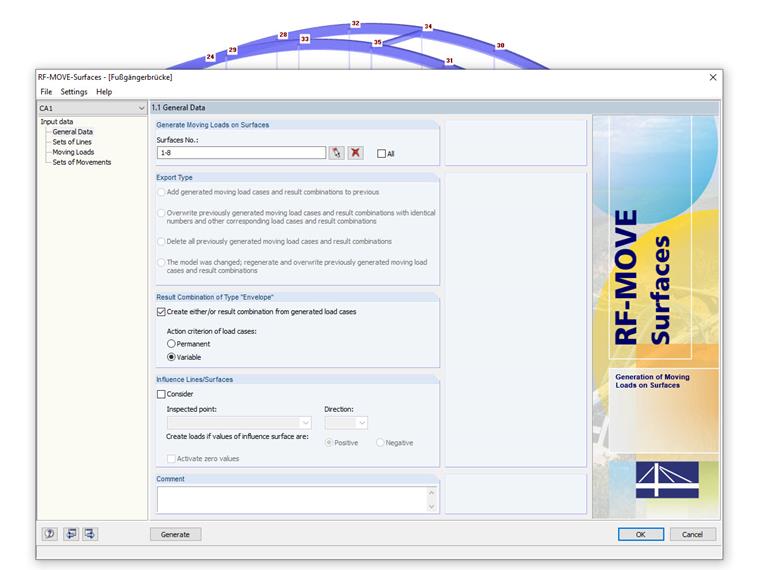

Primero, especifique las superficies en las que se van a generar las cargas móviles.

Si las cargas móviles ya están disponibles en la estructura, debe realizar más entradas en la sección de la ventana "Tipo de exportación". Si este no es el caso, esta sección está atenuada, como en nuestro caso.

Luego, la casilla de verificación en Combinación de resultados de tipo "Envolvente" le permite generar una combinación de resultados a partir de los casos de carga de las cargas móviles. La opción Variable se selecciona como criterio de acción de los casos de carga.

La sección de la ventana "Líneas/superficies de influencia" permite considerar las líneas y superficies de influencia que se han determinado mediante el módulo adicional RF-INFLUENCE. La cantidad de datos se puede reducir, ya que solo se generan casos de carga desfavorables. En nuestro ejemplo, esta casilla de verificación no está activada.

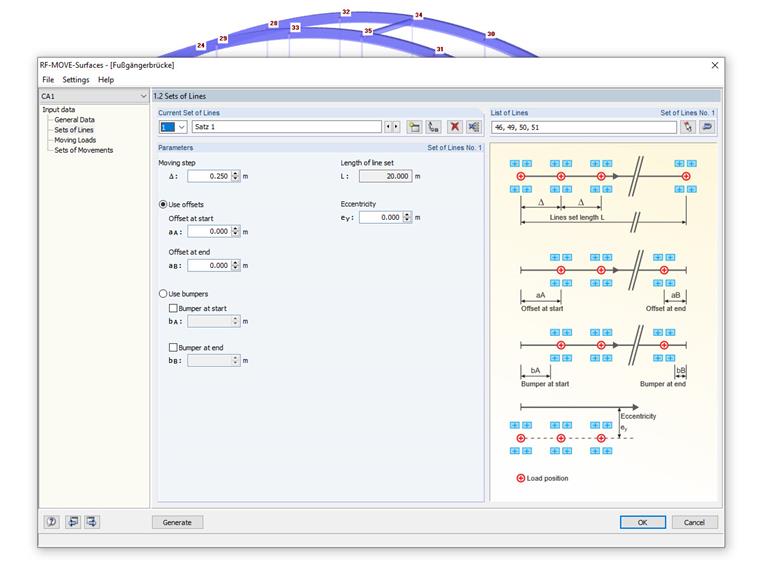

A continuación, defina la distancia que deben cubrir las cargas móviles. Para esto, se debe crear un conjunto de líneas. Recomendamos definir el "carril" de antemano en el modelo de RFEM.

En la "Lista de líneas/conjunto de líneas núm." campo de entrada, puede introducir manualmente los números de las líneas que representan "líneas auxiliares" para la carga móvil. El orden de los números especifica la dirección del movimiento.

Por supuesto, las líneas también se pueden seleccionar gráficamente en la ventana de trabajo. Nuevamente, es importante asegurarse de que se haga clic en las líneas en el orden correcto.

La sección "Parámetros" gestiona las especificaciones globales para la generación del caso de carga.

El "Paso móvil" controla las distancias iguales por las cuales las cargas se mueven sobre las superficies. Cuanto menor sea el paso de movimiento, más casos de carga se crean. Además, se puede aplicar una desviación y/o un tope.

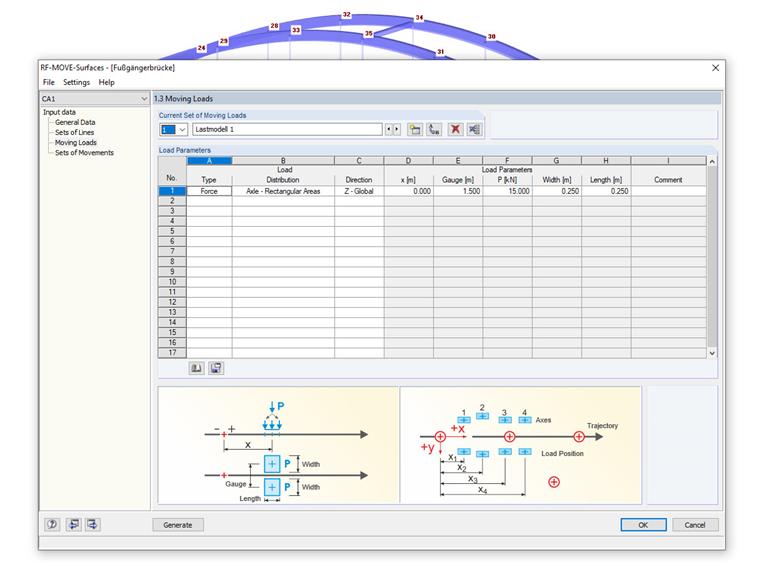

Esta ventana "Cargas móviles" gestiona los parámetros de las cargas móviles. Se pueden combinar diferentes cargas en un modelo de carga. El módulo asigna modelos de carga definidos a los conjuntos de líneas y crea casos de carga individuales basados en estos datos.

Luego, la carga se puede definir como fuerza o momento, y se selecciona la distribución de carga. Hay varias opciones disponibles.

En este ejemplo, se selecciona la distribución de carga para "Eje - Áreas rectangulares". La ventaja es que la carga se distribuye como un par de cargas en bloque en dos cargas superficiales a una distancia del gálibo y, por lo tanto, a diferencia de una carga única, se pueden evitar las singularidades.

Dado que la composición de cargas móviles generalmente implica tiempo y esfuerzo, se pueden guardar en la biblioteca de modelos de carga para que también se puedan usar para otros proyectos. Además, una gran cantidad de modelos de carga ya están almacenados en la base de datos.

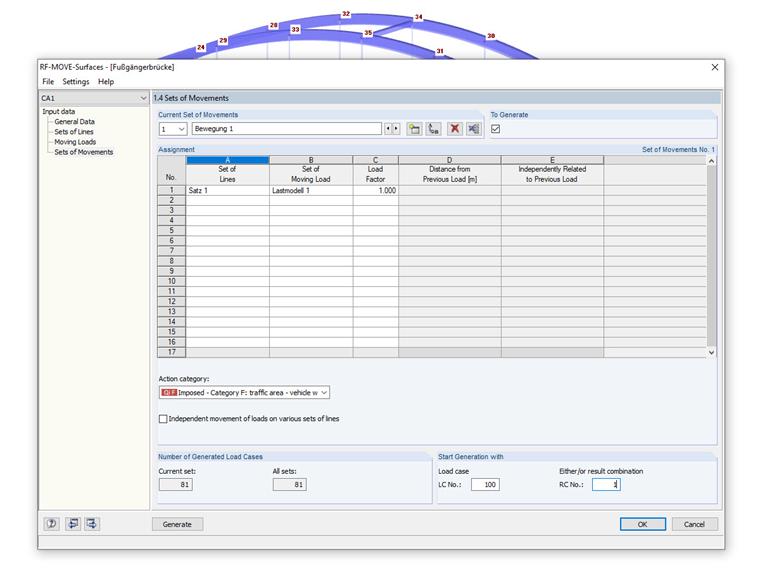

La última ventana, "Conjuntos de movimientos", conecta la entrada de geometría de los conjuntos de líneas con la entrada de carga de las cargas en movimiento. Por lo tanto, la ventana especifica qué conjuntos de cargas se mueven en qué conjuntos de líneas.

En la mayoría de los casos, un solo conjunto de movimientos es suficiente, como en nuestro ejemplo.

El conjunto 1 se aplica como el conjunto de líneas y el modelo de carga 1 como la carga móvil. Las sobrecargas de uso de categoría F se seleccionan como la categoría de acción.

Generación y resultados

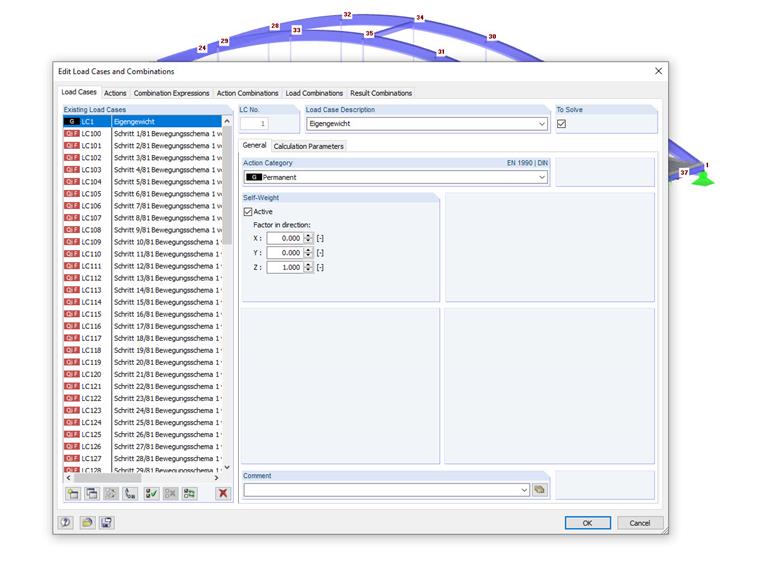

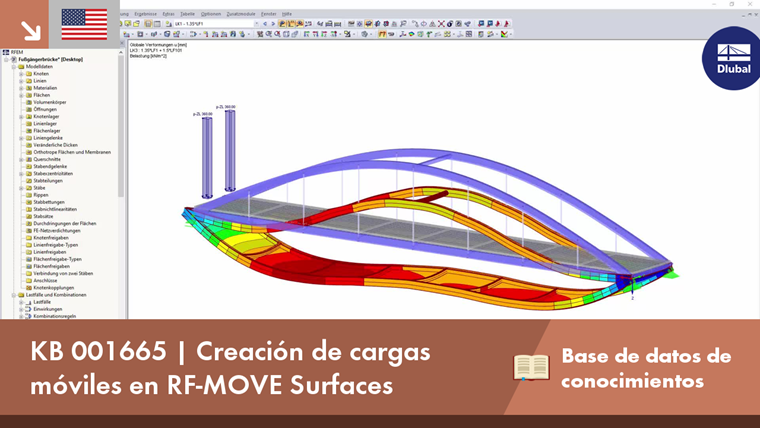

Los diversos casos de carga se pueden generar con un solo clic del ratón en el botón "Generar". Al final de la generación, los números de los casos de carga creados y las combinaciones de resultados se muestran como una nota; en nuestro ejemplo, es 81.

RF-MOVE Surfaces no proporciona ninguna ventana de resultados. Las cargas generadas en los casos de carga individuales se pueden comprobar como de costumbre en el gráfico, los cuadros de diálogo de edición o la tabla "Cargas" a continuación. Introducieron las tablas correspondientes como cargas puntuales libres, cargas lineales libres o cargas poligonales libres.

Documentación

Los datos del módulo adicional no se gestionan por separado en el informe. Los casos de carga generados, incluidas las cargas, se transfieren a RFEM, donde se pueden integrar en la documentación.
