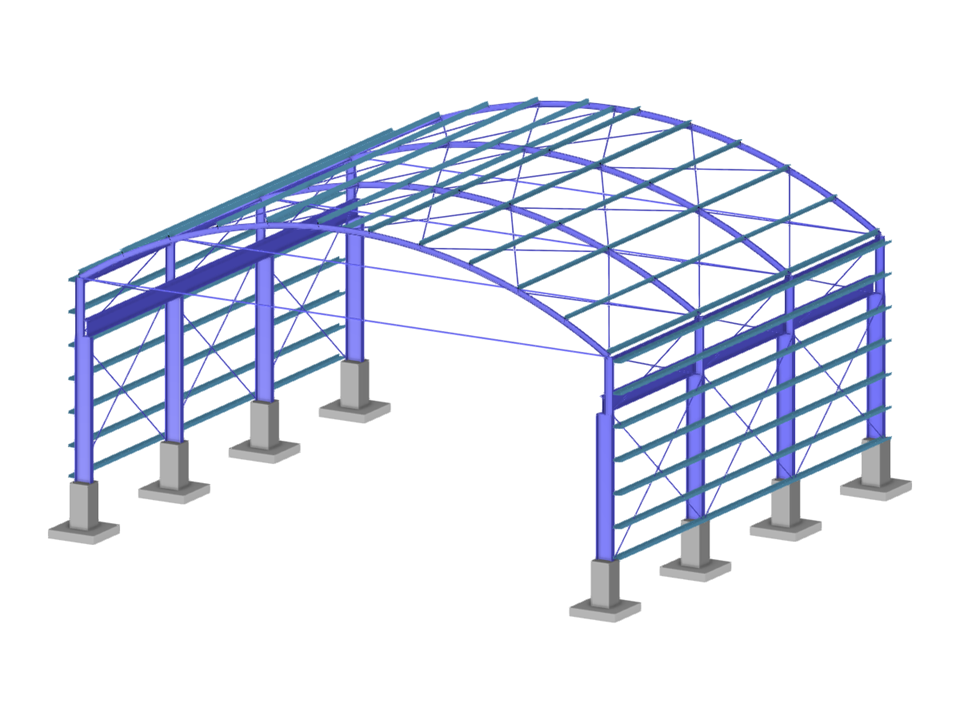

Parametryzacja geometrii budynku przemysłowego z dźwigarem szynowym, zakrzywionym dachem zamodelowanym za pomocą stalowych prętów i fundamentami składającymi się z fundamentów wolnostojących. Obejmuje obciążenia parametryczne i kombinacje obciążeń.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Hala przemysłowa z dachem łukowym
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 260 |
Liczba linii | 320 |
Liczba prętów | 281 |
Liczba powierzchni | 8 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 10 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 54,722 t |
Wymiary (metryczne) | 21,750 x 11,700 x 19,750 m |
Wymiary (imperialne) | 71.36 x 38.39 x 64.8 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
