Model tej konstrukcji ramowej można otworzyć w programie RFEM. Przedstawiono to podczas bezpłatnego webinarium „Analiza stateczności konstrukcji stalowych w RFEM i RSTAB” z dnia 24 listopada 2020 (niemiecki) lub 1 grudnia 2020 (angielski). Model nadaje się do analizy metodą pręta zastępczego i ogólną metodą według EC 3 oraz Eurokodu 3.
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |

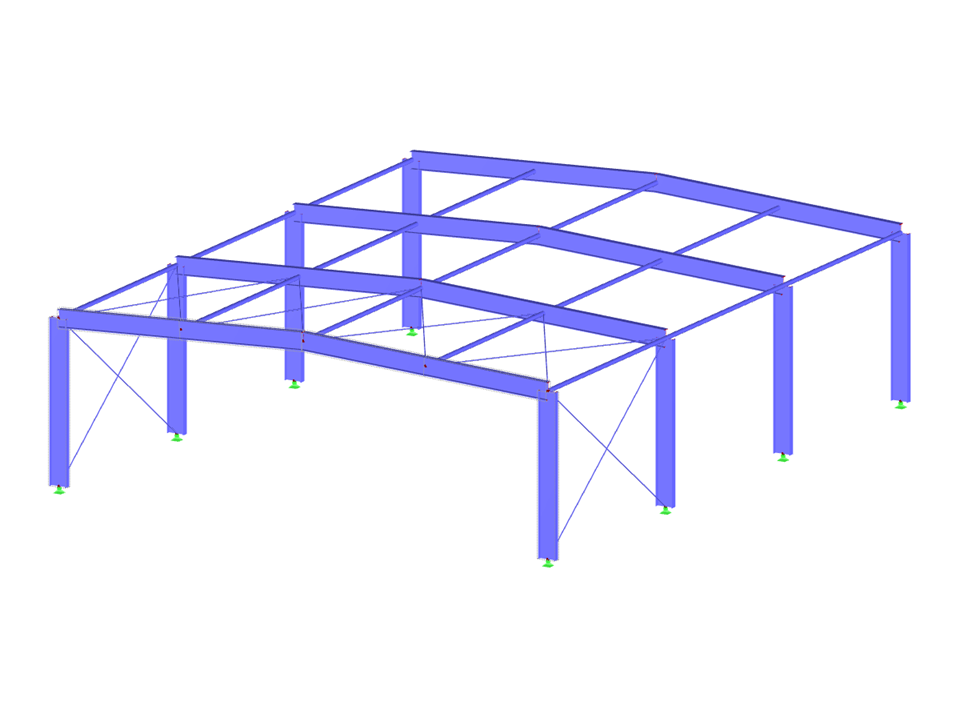

Konstrukcja ramowa do analizy MES
Liczba węzłów | 28 |
Liczba linii | 51 |
Liczba prętów | 51 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 1 |
Ciężar całkowity | 5,977 t |
Wymiary (metryczne) | 12,354 x 15,354 x 4,177 m |
Wymiary (imperialne) | 40.53 x 50.37 x 13.7 feet |
Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
