Эта модель рамной конструкции может быть открыта в программе конечных элементов RFEM. Она была продемонстрирована на бесплатном вебинаре «Устойчивость стальных конструкций в RFEM и RSTAB» 24 ноября 2020 г. (нем.) и 1 декабря 2020 г. (англ.). Подходит для анализа метода эквивалентной стержневой рамы и общего метода по EC 3 и Еврокоду 3.
5 звёзд | ||
4 звезды | ||
3 звезды | ||
2 звезды | ||
1 звезда |

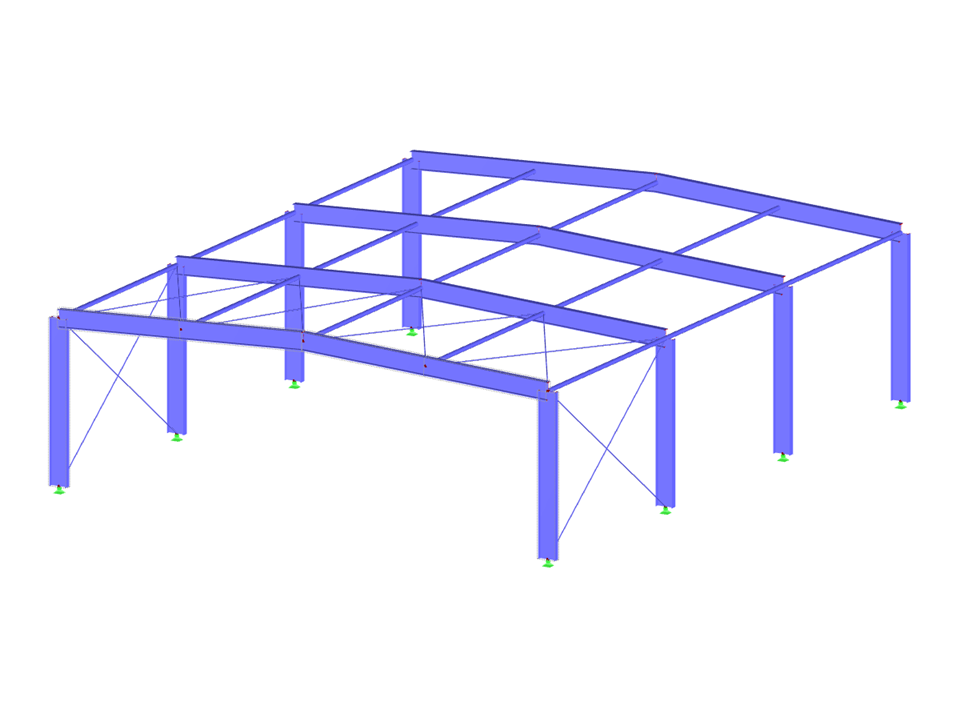

Рамная конструкция для Конечно-элементного анализа
Количество узлов | 28 |
Количество линий | 51 |
Количество стержней | 51 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 1 |
Общий вес | 5,977 t |
Размеры (метрические) | 12,354 x 15,354 x 4,177 m |
Размеры (имперские) | 40.53 x 50.37 x 13.7 feet |
Версия программы | 5.24.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
