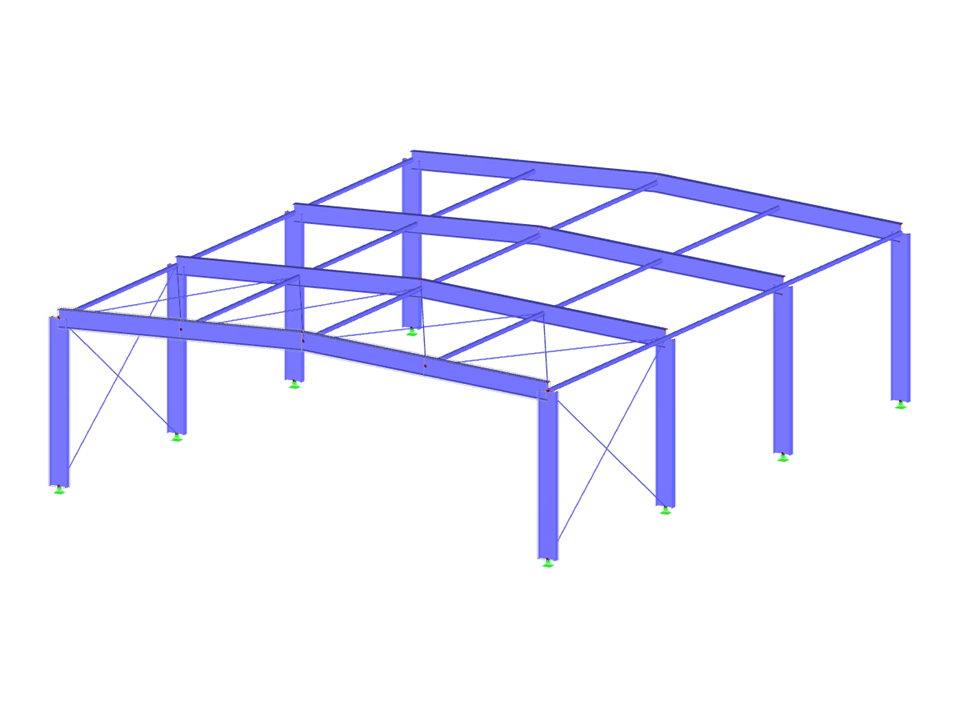

Questo modello di struttura intelaiata può essere aperto con il programma agli elementi finiti RFEM. È stato dimostrato in modo pratico nel webinar gratuito "Verifica di stabilità delle strutture in acciaio con RFEM e RSTAB" del 24 novembre 2020 (tedesco) e del 1° dicembre 2020 (inglese). È adatto per l'analisi applicando il metodo dell'asta equivalente e il metodo generale EC 3 nonché Eurocodice 3.
5 stelle | ||
4 stelle | ||
3 stelle | ||
2 stelle | ||
1 stella |
Telaio per analisi agli elementi finiti
Numero di nodi | 28 |
Numero di linee | 51 |
Numero di aste | 51 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 1 |
Peso totale | 5,977 t |
Dimensioni (metriche) | 12.354 x 15.354 x 4.177 m |
Dimensioni (imperiali) | 40.53 x 50.37 x 13.7 feet |
Versione del programma | 5.24.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
