Model zadaszenia ze stalowych profili formowanych na zimno jako przykład dla modułu dodatkowego RF-/STEEL Cold-Formed Sections

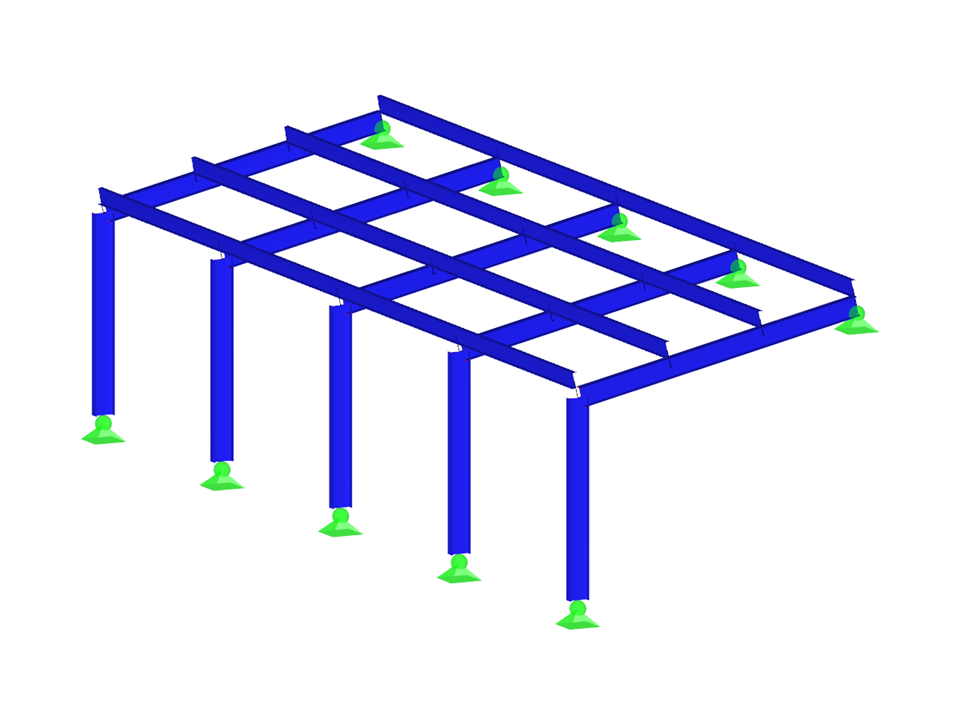

Zadaszenie z profili stalowych formowanych na zimno
Liczba węzłów | 25 |
Liczba linii | 36 |
Liczba prętów | 36 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,972 t |
Wymiary (metryczne) | 4,500 x 4,000 x 16,000 m |
Wymiary (imperialne) | 14.76 x 13.12 x 52.49 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
![Układ i obciążenie (wymiary w mm, siła w kN)](/pl/webimage/008649/1824345/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Obliczenia stanu granicznego nośności przekrojów formowanych na zimno zgodnie z EN 1993-1-3 i EN 1993-1-5 można przeprowadzić za pomocą rozszerzenia RF-/STEEL Cold-Formed Sections. Oprócz profili formowanych na zimno z bazy danych przekrojów, SHAPE-THIN umożliwia także obliczanie przekrojów uogólnionych.
