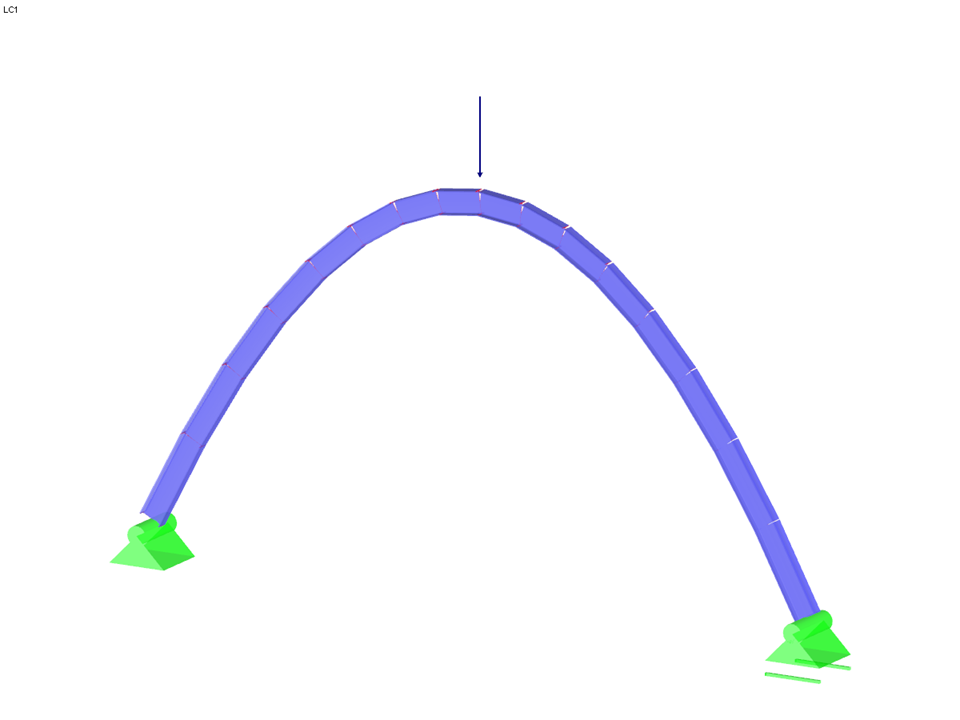

Tutaj można pobrać model łukowej konstrukcji wsporczej i otworzyć go w programie do analizy elementów skończonych RFEM 5.
Model ten został wykorzystany w wideo „Modelowanie w programie RFEM 5 | 007 Konstrukcje łukowe. "
Model wykorzystany w
Modelowanie w RFEM 5 | 007 Konstrukcje łukowe
Liczba węzłów | 17 |
Liczba linii | 16 |
Liczba prętów | 16 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,198 t |
Wymiary (metryczne) | 6,288 x 0,288 x 3,144 m |
Wymiary (imperialne) | 20.63 x 0.94 x 10.31 feet |
Wersja programu | 5.21.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
