Faça aqui o download do modelo de uma consola e abra-o com o programa RFEM 5.

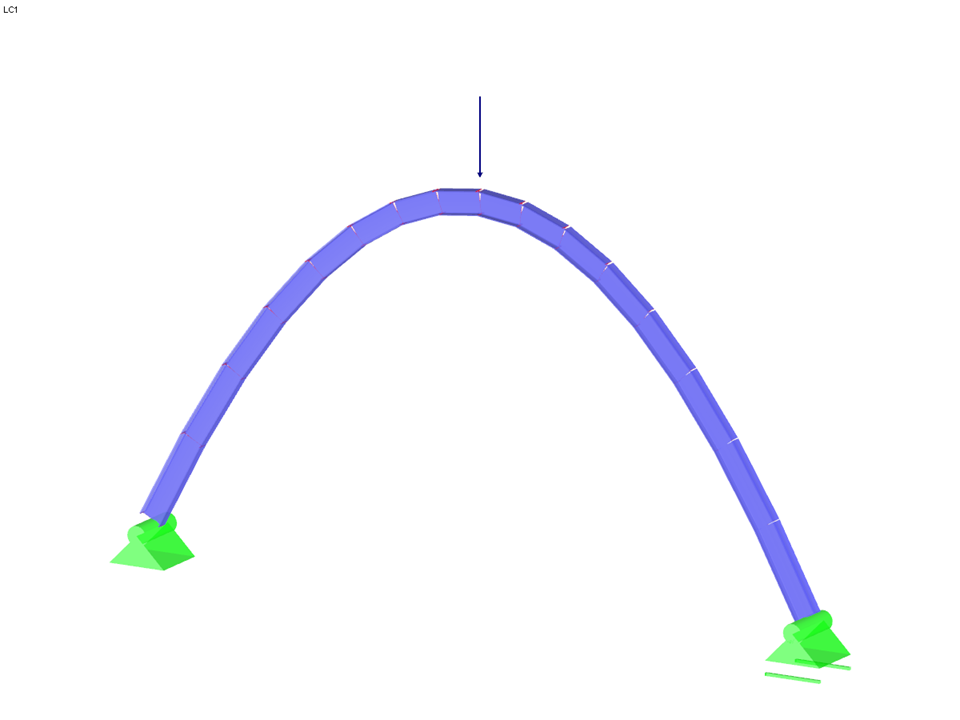

Este modelo foi utilizado no vídeo "Modelação com o RFEM 5 | 007 Estruturas em arco".
Modelo utilizado em
Modelação com o RFEM 5 | 007 Estruturas em arco
Número de nós | 17 |
Número de linhas | 16 |
Número de barras | 16 |
Número de casos de carga | 1 |
Peso total | 0,198 t |
Dimensões (métricas) | 6,288 x 0,288 x 3,144 m |
Dimensões (imperial) | 20.63 x 0.94 x 10.31 feet |
Versão do programa | 5.21.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
