Do wymiarowania elementów konstrukcyjnych można wykorzystać pręty i zbiory prętów. Podczas gdy do obliczeń przekroju zazwyczaj wystarczające jest zastosowanie prętów, do sprawdzenia stateczności często konieczne są zbiory prętów. W podręczniku do programu RFEM w rozdziale [[#/pl/pliki-do-pobrania-i-informacje/dokumenty/instrukcje-online/rfem-6/000044 Zbiory prętów] opisane jest tworzenie i właściwości zbiorów prętów, w tym w rozdziale wyjaśniono ich znaczenie dla wymiarowania stali.
Zastosowanie zbiorów prętów
W szczególności w przypadku analizy stateczności konieczne jest użycie zbioru prętów w celu prawidłowego określenia obciążenia krytycznego dla analizy zwichrzenia lub uwzględnienia całej długości elementu jako długości wyboczeniowej. W przypadku prętów uwzględniana jest długość danego pręta; wymiarowanie elementu obejmujące wszystkie pręty zazwyczaj jest możliwe tylko przy użyciu zbiorów prętów. Węzły pomiędzy prętami zbioru prętów mogą być przy tym uwzględnione jako węzły pośrednie w oknie dialogowym długości efektywnych lub warunków brzegowych.
W przypadku prostych elementów o stałym przekroju alternatywnie można zastosować do modelowania pręty ciągłe i węzły na prętach , by poprawnie przeprowadzić analizę stateczności bez zbiorów prętów. Niektóre metody obliczania stateczności umożliwiają jednak również wymiarowanie rozgałęzionych układów 2D jako jednego elementu (na przykład Metoda ogólna zgodnie z EN 1993-1-1, zob. rozdział Warunki brzegowe). W takim przypadku zastosowanie zbiorów prętów byłoby konieczne.
Zgodnie z tą aplikacją w analizie stateczności można obliczać tylko zbiór prętów typu 'Pręty ciągłe', a nie zbiór prętów typu 'Grupa prętów'.
Pręt lub zbiór prętów
Pręty, które są częścią zbioru prętów, można wymiarować albo jako pręt albo przy użyciu zbioru prętów. W celu uniknięcia sprzecznych wpisów i wyników w przypadku wymiarowania zbiorów prętów należące do zbiorów pręty są automatycznie dezaktywowane. Podczas wymiarowania prętów automatycznie dezaktywowane są skojarzone zbiory prętów. Jest to widoczne już w tabeli danych wejściowych obiektów do obliczenia na liście obiektów wyszczególnionych w kolumnie 'Nieprawidłowe/dezaktywowane'.

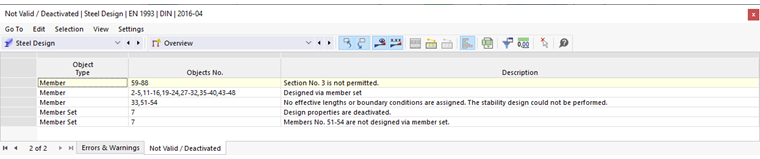

W tabeli wyników Nieprawidłowe/dezaktywowane dla wszystkich wybranych do obliczeń prętów, wymiarowanych za pomocą zbioru prętów i z tego względu zdezaktywowanych, wyświetlany jest komunikat (zob. rozdział dotyczący tabeli wyników Nieprawidłowe/zdezaktywowane ). Odpowiedni komunikat wyświetlany jest także dla zbiorów prętów, jeśli nie są one wymiarowane.
Przypisanie właściwości obliczeniowych

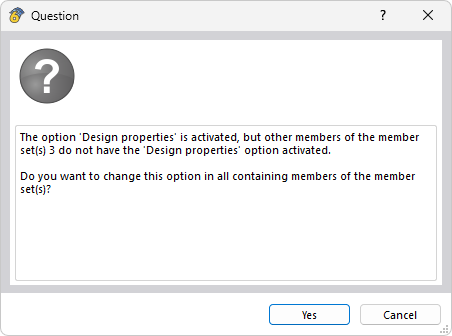

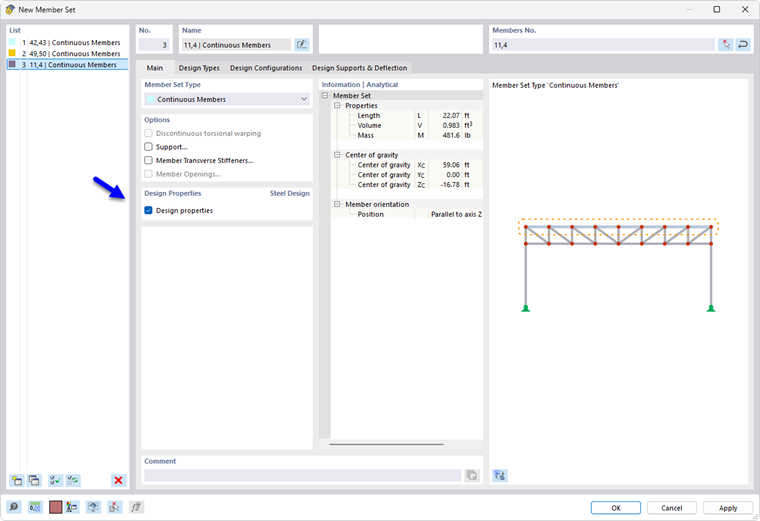

Do obliczanych zbiorów prętów można przypisać takie same konfiguracje obliczeniowe i typy wymiarowania stali, jak do prętów. Ze względu na ograniczenie polegające na tym, że nigdy nie można wymiarować zbioru prętów i pręta jednocześnie, po aktywowaniu właściwości obliczeniowych wyświetlany jest komunikat, aby uniknąć sprzecznych informacji. Jeżeli do zbioru prętów zostają przypisane właściwości obliczeniowe, wszystkie zawarte w nim pręty otrzymują właściwość obliczeniową 'Za pomocą nadrzędnego zbioru prętów'.

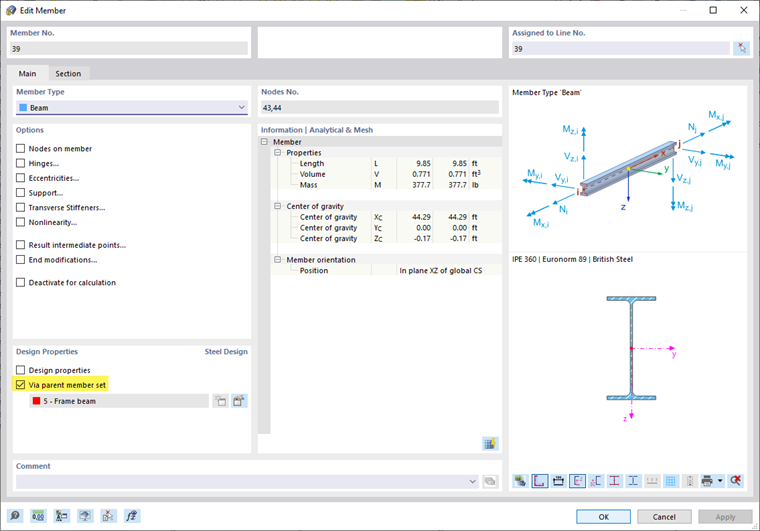

Jeżeli zbiór prętów nie został jeszcze przypisany, można użyć przycisku
we właściwościach obliczeniowych pręta, aby utworzyć nowy zbiór prętów. Kliknięcie przycisku
powoduje przejście bezpośrednio do menu edycji nadrzędnego zbioru prętów.
