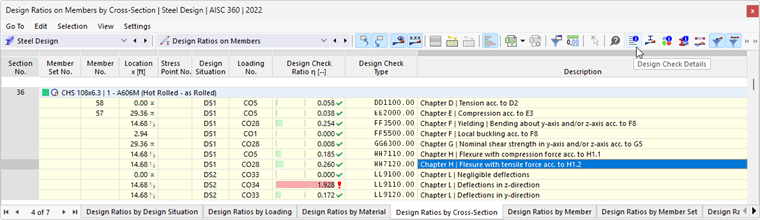

W oknie dialogowym wyświetlane są szczegółowe wyniki dla wybranych obliczeń. Dostępne są różne opcje filtrowania. Oprócz widoku tabelarycznego wartości pośrednich można również wyświetlić wzory obliczeniowe. Górny pasek narzędzi oraz inne widoki szczegółowe dostępne dla wyników obliczeń zostały opisane w nadrzędnym rozdziale Szczegóły obliczeń .

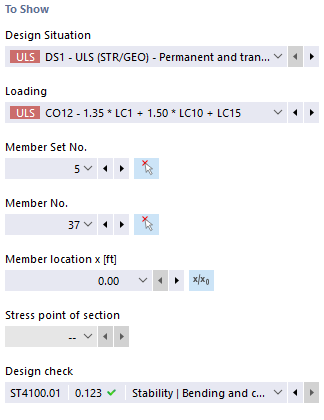

Do wyświetlenia
W tej części okna dialogowego można wybrać wymiar, dla którego mają zostać wyświetlone szczegóły wymiarowania. Do wyboru są różne pola listy, za pomocą których można w przejrzysty sposób zdefiniować wygląd, który ma być wyświetlony.
Dostępne są tylko te listy wyboru, dla których dostępne są wyniki. Na przykład, jeżeli wymiarowanie obejmuje tylko pręty, pole wyboru zbiorów prętów nie jest dostępne. Za pomocą klawisza
można wybrać pręt lub zbiór prętów w oknie graficznym, a ich numer zostanie automatycznie przeniesiony do pola wartości.
W przypadku wybrania zbioru prętów z listy prętów można wybrać tylko pręty należące do tego zbioru prętów. W tym przypadku przycisk
umożliwia powiązanie położenia x z początkiem zbioru prętów, w przeciwnym razie położenie x jest zawsze powiązane z początkiem zbioru prętów. Pręty zwymiarowane bez zbioru prętów są dostępne na liście, jeżeli dla numeru zbioru prętów zostanie wybrana wartość '-'.
Wybór punktu naprężenia jest możliwy tylko w przypadku obliczeń, które odnoszą się do punktu naprężenia (na przykład obliczenia naprężenia). Wszystkie inne obliczenia są dostępne, jeśli jako punkt naprężenia wybrano '-'.

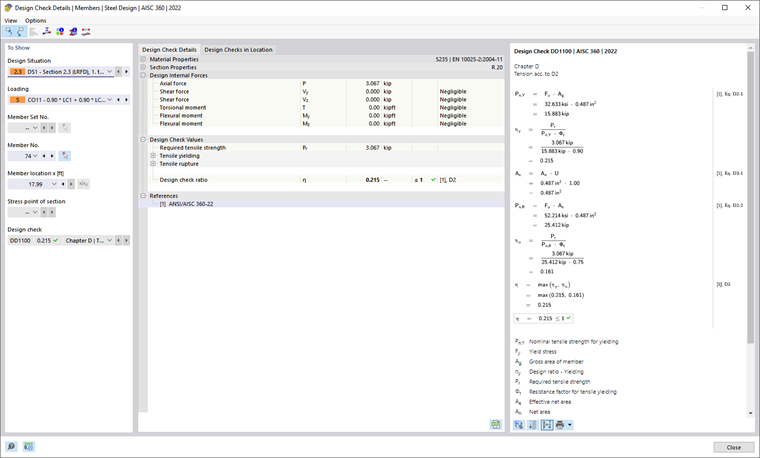

Szczegóły warunku projektowego
Główne parametry wejściowe, wartości pośrednie i wyniki obliczeń są wyświetlane w formie drzewa. Umożliwia to zrozumienie szczegółów przeprowadzonych weryfikacji. W widoku formuła-wyświetlanie formuły wyraźnie widać zastosowanie wartości pośrednich do wyniku końcowego.
Siły wewnętrzne użyte do obliczeń są wymienione w rozdziale ' Obliczeniowe siły wewnętrzne '. Jeżeli poszczególne siły wewnętrzne są oznaczone komentarzem ' Pomijalne ', są one poniżej podanych przez użytkownika wartości granicznych i nie będą już uwzględniane w dalszej analizie. Wartości graniczne dla pominięcia sił wewnętrznych są również opisane w rozdziale # extbookmark manual |granice-siły-wewnętrzne |Konfiguracja wydajności # opisana.

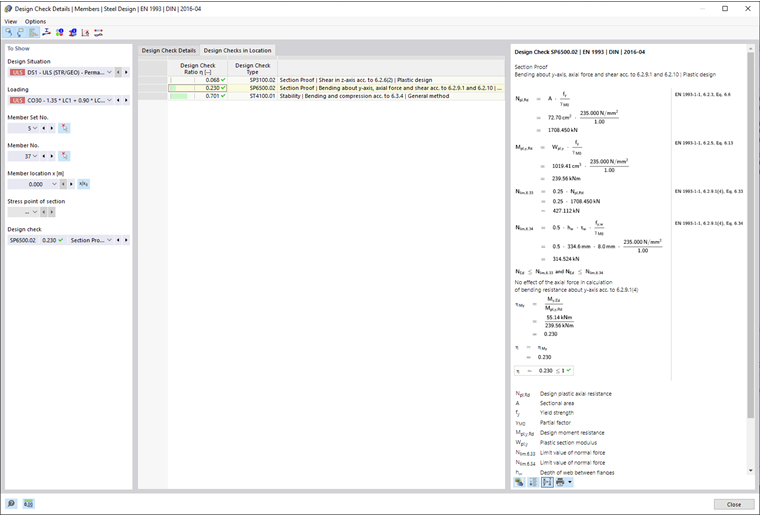

Warunki projektowe w punkcie
W zakładce Weryfikacje, w pozycji wyświetlane są wszystkie weryfikacje przeprowadzone w tym momencie. Tutaj można uzyskać szybki przegląd wykorzystania różnych konstrukcji. Widok wzoru po prawej stronie przedstawia aktualnie wybrany rysunek. Poprzez dwukrotne kliknięcie wiersza można wyświetlić szczegóły odpowiedniego dowodu.
Niektóre obliczenia, takie jak obliczenia naprężeń zastępczych, przeprowadzane są w każdym punkcie naprężenia. Inne obliczenia, takie jak obliczenia stateczności, nie wymagają rozróżniania punktów naprężeń.
Widok wzoru
W tej sekcji przedstawiono główne wzory na określenie wartości pośrednich oraz na ostateczne obliczenie kryterium obliczeniowego. Za pomocą przycisku
można przełączać się między symbolami wzorów lub wartościami numerycznymi. Aby przejść do wersji skróconej z równaniem obliczeniowym, należy nacisnąć przycisk
.

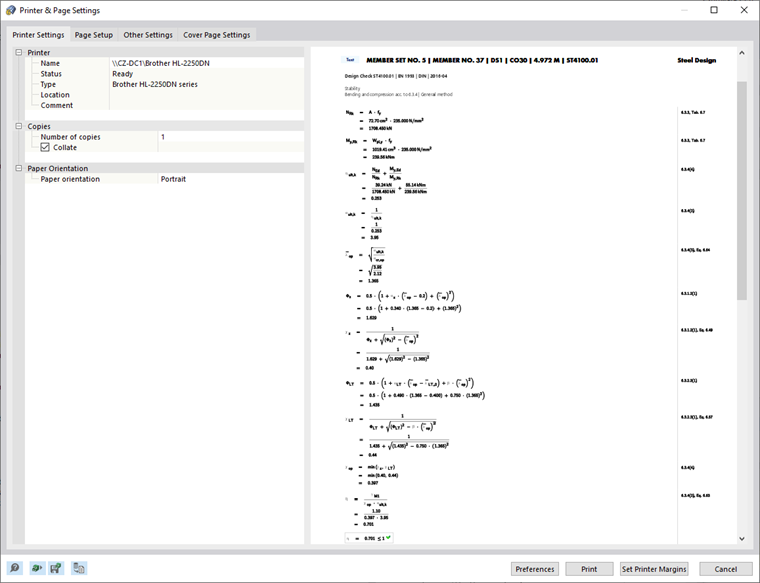

Można również wydrukować grafikę dla wybranego widoku formuły. Za pomocą przycisku
można bezpośrednio wydrukować zrzut ekranu lub przenieść go do protokołu wydruku.
Za pomocą przycisku
można wyświetlić widok modelu zamiast widoku wzoru. Pozwala to na szybkie zlokalizowanie wybranej lokalizacji w modelu.
