Stopnie wykorzystania konstrukcji stalowych można wyświetlić na prętach w oknie graficznym. Obwiednie ze wszystkich warunków projektowych lub stopnie wykorzystania mogą być wyświetlone oddzielnie według stanu granicznego lub warunku projektowego.

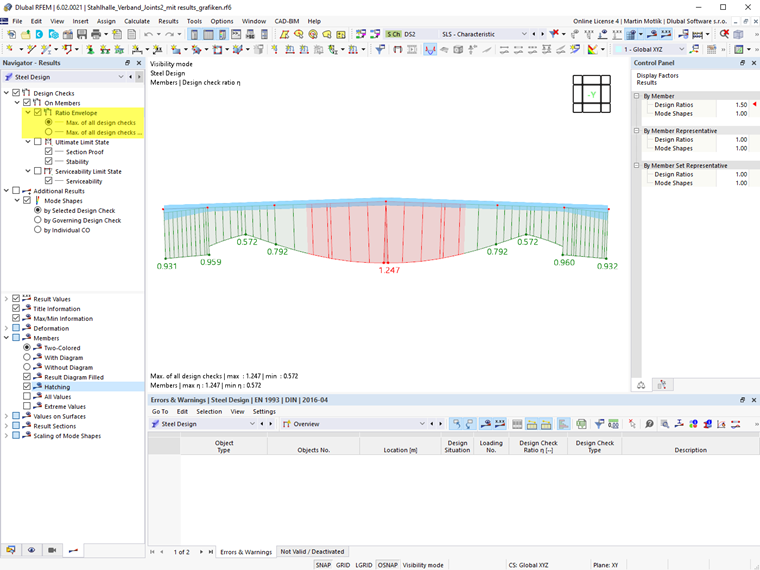

Obwiednia wytężenia
W każdym punkcie pręta wyświetlane są maksymalne stopnie wykorzystania spośród poszczególnych warunków projektowych. Ponieważ rozpatrywane są wszystkie warunki projektowe i stany graniczne, rozkład wytężenia jest nieciągły. Opcja ta jest najbardziej przydatna do szybkiego uzyskania podglądu stopni wykorzystania dla różnych prętów oraz jego udokumentowania.
Wyświetlanie warunków projektowych z błędami można zignorować, aby przedstawić wszystkie miarodajne warunki projektowe.

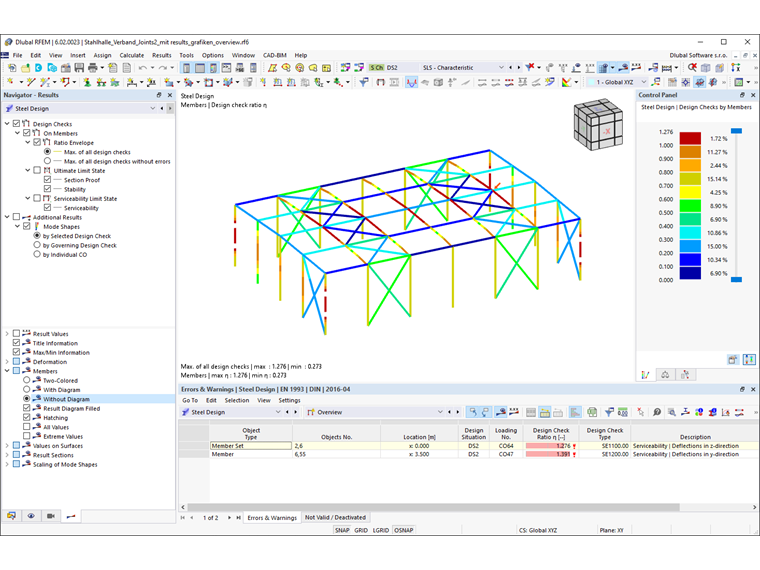

Aby uzyskać lepszy przegląd obszarów krytycznych w konstrukcji, można wybrać sposób wyświetlania 'Bez wykresu'. Stopień wykorzystania jest oznaczony kolorami linii zgodnie ze skalą kolorów wybraną w panelu sterowania. Ta opcja może być stosowana tylko do wyświetlania jednego typu wyników.

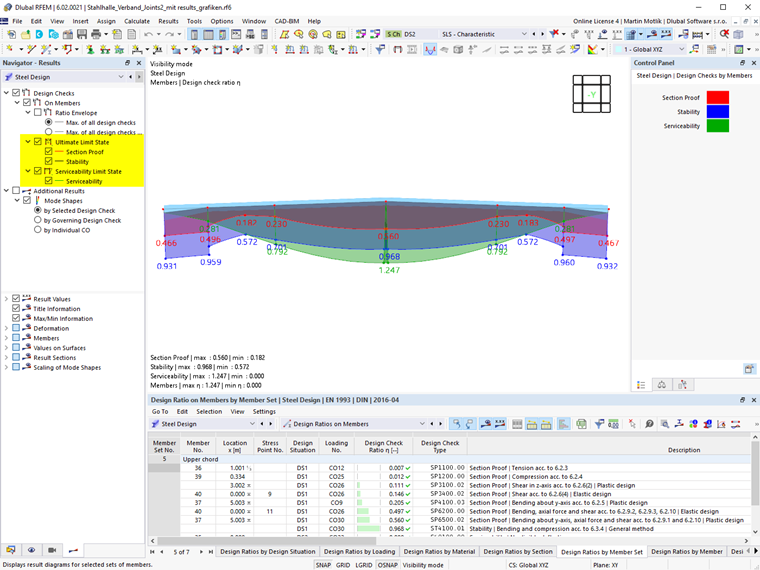

Stopień wykorzystania według stanów granicznych i warunków projektowych
Istnieje też możliwość wyświetlania wyników oddzielnie dla każdego stanu granicznego (np. stanu granicznego nośności, stanu granicznego użytkowalności) i każdego warunku projektowego (np. stateczność, sprawdzenie przekroju). W każdym punkcie pokazany jest maksymalny stopień wykorzystania ze wszystkich warunków projektowych. W panelu sterowania można zdefiniować różne kolory w zależności od rozpatrywanego warunku projektowego. Ta opcja pozwala najszybciej sprawdzić w oknie graficznym, który warunek projektowy jest decydujący w danym punkcie.
Stopień wykorzystania według różnych stanów granicznych i warunków projektowych jest zawsze wyświetlany w postaci jednokolorowego wykresu, niezależnie od ustawień typu prezentacji wyników na prętach.
