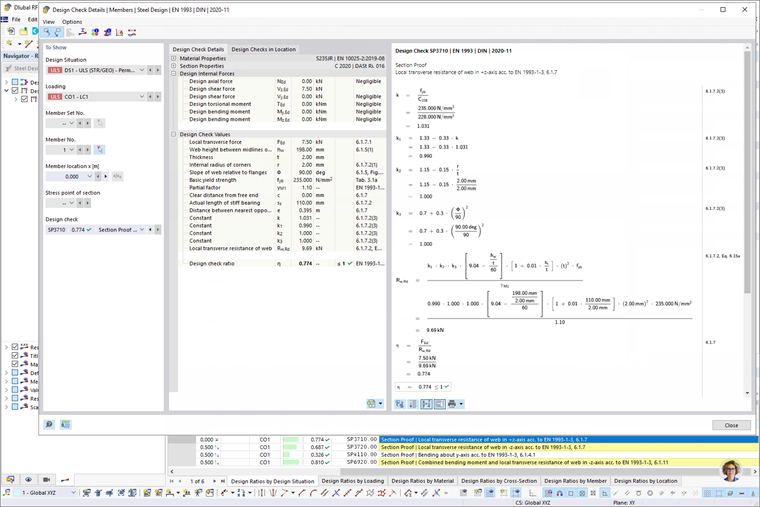

Szczegółowe dane wyjściowe modułu wymiarowania można wyświetlić, klikając dwukrotnie linię obliczeniową lub naciskając przycisk
w tabeli wyników. Po otwarciu okna dialogowego jako pierwszy wyświetlany jest wymiar wybrany w tabeli. W tym rozdziale najpierw wyjaśniono ogólne menu i przyciski, wyniki obliczeń szczegółowych są opisane w następnym rozdziale tej instrukcji.
Widok
Okno dialogowe Szczegóły wymiarowania umożliwia również otwarcie innych widoków, takich jak profil wyników na przekroju, informacje o przekroju lub Historia wyników. Więcej informacji można znaleźć w odpowiednich rozdziałach instrukcji.
![]() |
Wykres wyników w przekroju |
![]() |
Informacje o materiale |
![]() |
Informacje o przekroju |
![]() |
Krzywe temperatury pożaru |
![]() |
Okno dialogowe wykresów wyników |
Opcje
Przyciski
i
umożliwiają synchronizację wyświetlanych obliczeń z tabelą wyników. Pola w obszarze Wyświetl są wtedy wypełniane automatycznie po wybraniu certyfikatu w tabeli. Za pomocą przycisku
można ukryć lub wyświetlić kolorowe paski wyników w przeglądzie wszystkich projektów.
