Ograniczenia obrotu pręta

Ograniczenia obrotu pręta umożliwiają zdefiniowanie ograniczenia skręcania wokół osi podłużnej pręta lub zbioru prętów za pomocą takich elementów konstrukcyjnych, jak blachy trapezowe lub płatwie. Ograniczenie obrotu pręta jest uwzględniane podczas określania sprężystego momentu krytycznego lub współczynnika obciążenia krytycznego dla zwichrzenia, jeżeli jest on wyznaczany przez wewnętrzny solwer wartości własnych. Stosowana jest sprężyna obrotowa, która jest stała w całym pręcie lub zbiorze prętów.

Typ ograniczenia obrotu

Na liście do wyboru są różne typy ograniczenia obrotu:

• Ciągłe Ciągłe
• Nieciągłe
• Ręcznie

Okno dialogowe 'Utwierdzenie obrotu pręta', zakładka 'Podstawa'

Ciągłe

Do wyznaczenia sztywności panelu usztywniającego z blachy trapezowej oraz odkształcenia połączenia wymagane są następujące dane:

• Nazwa materiału blachy
• Nazwa poszycia
• Sztywność sprężysta C₁₀₀
• Obciążenie przenoszone z blachy na belkę
• Efekt ciągłości
• Rozstaw rygli
• Odkształcenie przekroju C_D,B

Okno dialogowe 'Utwierdzenie obrotu pręta', zakładka 'Ciągły'

Z biblioteki można wybrać materiał blachy trapezowej, klikając przycisk (patrz ilustracja Biblioteka materiałów). Po wybraniu materiału moduł sprężystości jest przenoszony automatycznie. Można go jednak również zdefiniować ręcznie.

Okno dialogowe ' Wybrać materiał z biblioteki '

Blachę trapezową można wybrać z biblioteki za pomocą przycisku (patrz ilustracja Biblioteka przekrojów – Blacha trapezowa). Po wybraniu blachy trapezowej automatycznie przenoszone są położenie, grubość, moment bezwładności, rozstaw żeber oraz szerokość pasa blachy. Można je jednak również zmienić.

Biblioteka przekrojów - Blachy trapezowe

Sztywność obrotowa połączenia pomiędzy poszyciem a płatwią C_D,A jest określana zgodnie z EN 1993-1-3. Sztywność obrotową sprężystości C₁₀₀ można przenieść z tabeli 10.3 w normie EN 1993-1-3 za pomocą funkcji (patrz ilustracja Okno dialogowe "Import współczynnika C-100 z tabeli 10.3, EN 1993-1-3") lub wprowadzić wartość ręcznie.

Ponadto należy zdefiniować obciążenie A, działające między poszyciem a płatwią.

Okno dialogowe 'Import współczynnika C-100 z Tablicy 10.3, EN 1993-1-3'

Sztywność sprężysta C_D,A oraz Obciążenie A są przydzielane do wszystkich kombinacji obciążeń lub wyników. Aktywuj pole wyboru "Inaczej w zależności od obciążenia", aby przypisać je do przypadku obciążenia. Następnie można dokonać przypisania w zakładce Właściwości zależne od obciążenia (patrz obrazek Zakładka "Właściwości zależne od obciążenia").

Okno dialogowe "Ograniczenie obrotu pręta", zakładka "Właściwości zależne od obciążenia"

Efekt ciągłości ma wpływ na współczynnik k utwierdzenia od deformacji przekroju blachy trapezowej C_{D, C}. Dla przęsła zewnętrznego k = 2, a dla przęsła wewnętrznego k = 4.

Rozstaw belek można wprowadzić ręcznie. Można to również zdefiniować graficznie, wybierając funkcję "Zmierz" za pomocą edytować. Następnie w oknie roboczym można wybrać dwa punkty przyciągania, aby zastosować odległość między nimi.

Aby uwzględnić sztywność obrotową w wyniku odkształcenia przekroju belki, należy aktywować pole wyboru 'Odkształcenie przekroju C_D,B '. Składowa odkształcenia przekroju może być obliczona tylko dla prętów o stałym przekroju, ale nie dla prętów o zbieżnym przekroju ani przekrojów dwuteowych.

Nieciągłe

Aby określić składową sztywności z pojedynczych podpór, na przykład płatwi, należy zastosować następujące dane
są wymagane:

• Nazwa materiału przekroju
• Nazwa przekroju
• Sztywność obrotowa C_D,A
• Efekt ciągłości
• Odkształcenie przekroju C_D,B
• Rozstaw płatwi
• Rozstaw rygli

Okno dialogowe "Ograniczenie obrotu pręta", zakładka "Nieciągłe"

Materiał można wybrać z biblioteki, klikając przycisk (patrz ilustracja Biblioteka materiałów). Po wybraniu materiału moduł sprężystości jest przenoszony automatycznie. Można go jednak również zdefiniować ręcznie.

Przekrój można wybrać z biblioteki, klikając przycisk edytować. Po wybraniu przekroju moment bezwładności jest przenoszony automatycznie. Można to jednak również zmienić.

Sztywność połączenia C_D,A można zdefiniować jako wartość nieskończoną lub zdefiniować ręcznie. W celu ręcznego zdefiniowania sztywności obrotowej C_{D,A należy wprowadzić} ją bezpośrednio w sekcji „Parametry”.

Efekt ciągłości ma wpływ na współczynnik k utwierdzenia obrotowego C_{D, C}. Dla przęsła zewnętrznego k = 2, a dla przęsła wewnętrznego k = 4.

Aby uwzględnić sztywność obrotową płatwi, należy zaznaczyć pole wyboru 'Odkształcenie przekroju C_D,B '. Składowa deformacji przekroju może być obliczona tylko dla płatwi o dwuteownikach, ale nie dla płatwi o innych przekrojach.

Rozstaw płatwi i belki można określić ręcznie. Można to również zdefiniować graficznie, wybierając funkcję "Zmierz" za pomocą edytować. Następnie w oknie roboczym można wybrać dwa punkty przyciągania, aby zastosować odległość między nimi.

Ręcznie

Sztywność obrotową sprężystości C_D można też określić ręcznie.

Okno dialogowe "Ograniczenie obrotu pręta", zakładka "Ręcznie"

Przypisanie do pręta lub zbioru prętów

Utwierdzenia obrotu prętów należy przypisać do podporach prętowych. Za pomocą okna dialogowego Pomoc techniczna . W tym celu na liście „Nieliniowość/Fikcyjne sztywności” w zakładce „Główne” należy wybrać fikcyjną sztywność "Ograniczenie obrotu względem x".

Okno dialogowe "Nowa podpora prętowa", zakładka "Główne"

Następnie w zakładce „Ograniczenie obrotu” można przypisać żądane ograniczenie obrotu.

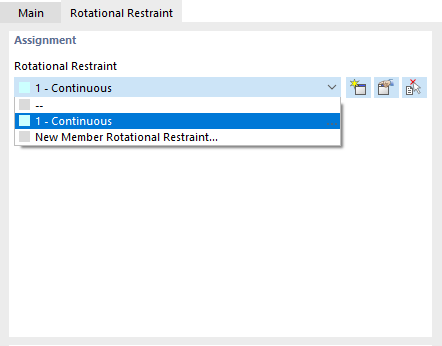

Okno dialogowe "Nowa podpora pręta", zakładka "Utwierdzenie obrotu"

Ograniczenie obrotu pręta można również przypisać graficznie do podpora prętowa w oknie dialogowym edycji ograniczenia obrotu pręta, klikając przycisk edytować. Jednak utwierdzenie obrotu musi być już przypisane do podpory prętowej.

Okno dialogowe "Nowe ograniczenie obrotu pręta", Przypisz podporę do pręta

Podpory prętowe [[#/pl/pliki-do-pobrania-i-informacje/dokumenty/instrukcje-online/rfem-6/000053 ze zdefiniowanymi w nich ograniczeniami obrotu prętów są następnie przydzielane do prętów lub do nadrzędne zbiory prętów. Przydzielić podporę prętową za pomocą okna dialogowego edycji pręta lub zbioru prętów, wybierając opcję w oknie dialogowym Podpora prętowa lub za pomocą tabeli danych wejściowych.
