Torzní uložení prutů

Torzní uložení prutu umožňuje stanovit torzní uložení okolo podélné osy prutu nebo sady prutů pomocí komponent, jako jsou trapézové plechy nebo vaznice. Torzní uložení prutu je zohledněno při stanovení kritického momentu při klopení resp. součinitele kritického zatížení, pokud je to stanoveno pomocí vnitřního řešiče vlastních čísel. Přitom se uvažuje konstantní rotační pružina po celém prutu nebo sadě prutů.

Typ torzního uložení

V seznamu je možné vybrat různé typy torzního uložení:

• Spojitě
• Discrete
• ručně

Dialog 'Torzní uložení prutu', záložka 'Základní údaje'

Plynulý

Pro stanovení tuhosti smykového pole z trapézového plechu a deformace spoje jsou zapotřebí následující údaje:

• Název materiálu plechu
• Název desky
• Tuhost pružiny C₁₀₀
• Zatížení přenášené z plechu na nosník
• Účinek spojitosti
• Vzdálenost nosníků
• Deformace průřezu C_D,B

Dialog 'Torzní uložení prutu', záložka 'Kontinuální'

Materiál trapézového plechu lze vybrat z databáze kliknutím na tlačítko (viz obrázek Databáze materiálů). Po výběru materiálu se modul pružnosti automaticky převezme. Lze ho ovšem zadat také ručně.

Dialog ' Vybrat materiál z databáze '

Trapézový plech lze vybrat z databáze pomocí (viz obrázek Databáze průřezů - Trapézový plech). Po výběru trapézového plechu se automaticky převezme poloha, tloušťka, moment setrvačnosti, vzdálenost žeber a šířka pásnice plechu. Můžete je však také změnit.

Knihovna průřezů - Trapézové plechy

Rotační tuhost spoje mezi plechem a vaznicí C_D,A se stanoví podle EN 1993-1-3. Rotační tuhost C₁₀₀ lze převzít z tabulky 10.3 normy EN 1993-1-3 pomocí (viz obrázek Dialog "Import součinitele C-100 z tabulky 10.3, EN 1993-1-3"), nebo zadejte hodnotu ručně.

Dále je třeba definovat zatížení A, které působí mezi plechem a vaznicí.

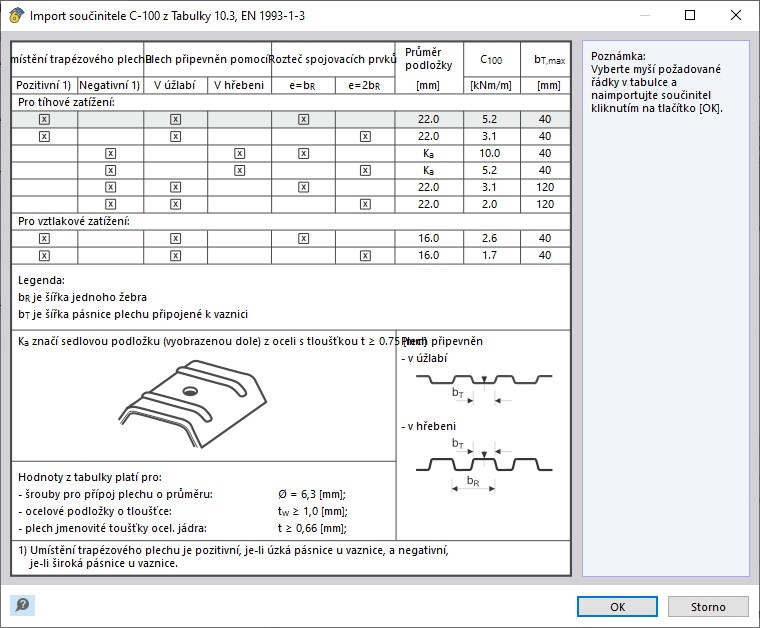

Dialog 'Import součinitele C-100 z tabulky 10.3, EN 1993-1-3'

Tuhost pružiny C_D,A a také zatížení A jsou přiřazeny všem kombinacím zatížení nebo kombinacím výsledků. Zaškrtněte políčko "Různě v závislosti na zatížení" pro přiřazení podle zatěžovacích stavů. Poté je možné provést přiřazení v záložce Vlastnosti závislé na zatížení (viz obrázek Záložka "Vlastnosti závislé na zatížení").

Dialog "Torzní uložení prutu", záložka "Vlastnosti závislé na zatížení"

Účinek spojitosti má vliv na součinitel k torzního uložení od deformace průřezu trapézového plechu C_D,C. Pro vnější pole je k = 2 a pro vnitřní pole k = 4.

Vzdálenost nosníků lze zadat ručně. Alternativně ho lze definovat také graficky pomocí funkce "Měření". upravit. Nakonec je možné v pracovním okně vybrat dva body úchopu a převzít mezi nimi vzdálenost.

Zaškrtávací políčko "Deformace průřezu C_D,B " zaškrtněte, pokud chcete zohlednit rotační tuhost v důsledku deformace průřezu nosníku. Složku deformace průřezu lze vypočítat pouze pro pruty s konstantním I-průřezem, nikoli však pro pruty s náběhem nebo jiné než I-profily.

Diskrétně

Pro stanovení složky tuhosti z jednotlivých podpor, například vaznic, je třeba zadat následující údaje
jsou vyžadovány:

• Název materiálu průřezu
• Název průřezu
• Rotační tuhost C_D,A
• Účinek spojitosti
• Deformace průřezu C_D,B
• Vzdálenost vaznic
• Vzdálenost nosníků

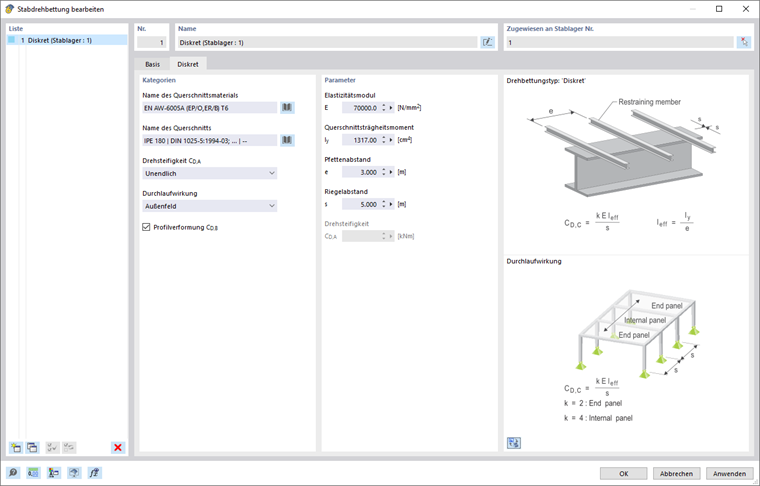

Dialog "Torzní uložení prutu", záložka "Diskrétní"

Materiál lze vybrat z databáze kliknutím na tlačítko (viz obrázek Databáze materiálů). Po výběru materiálu se modul pružnosti automaticky převezme. Lze ho ovšem zadat také ručně.

Průřez lze vybrat z databáze kliknutím na tlačítko upravit. Po výběru průřezu se automaticky převede moment setrvačnosti. Můžete ho však také změnit.

Tuhost spoje C_D,A lze zadat jako nekonečnou hodnotu nebo ji zadat ručně. Pro ruční zadání zadejte rotační tuhost C_D,A přímo v sekci "Parametry".

Účinek spojitosti má vliv na součinitel k torzního uložení C_D,C. Pro vnější pole je k = 2 a pro vnitřní pole k = 4.

Pokud chcete zohlednit rotační tuhost v důsledku deformace průřezu vaznice, zaškrtněte políčko "Deformace průřezu C_D,B ". Složku deformace průřezu lze vypočítat pouze pro vaznice s I-profily, nikoli však pro vaznice s jinými než I-profily.

Vzdálenost vaznic a nosníku lze zadat ručně. Alternativně ho lze definovat také graficky pomocí funkce "Měření". upravit. Nakonec je možné v pracovním okně vybrat dva body úchopu a převzít mezi nimi vzdálenost.

Ručně

Torzní tuhost C_D lze zadat také ručně.

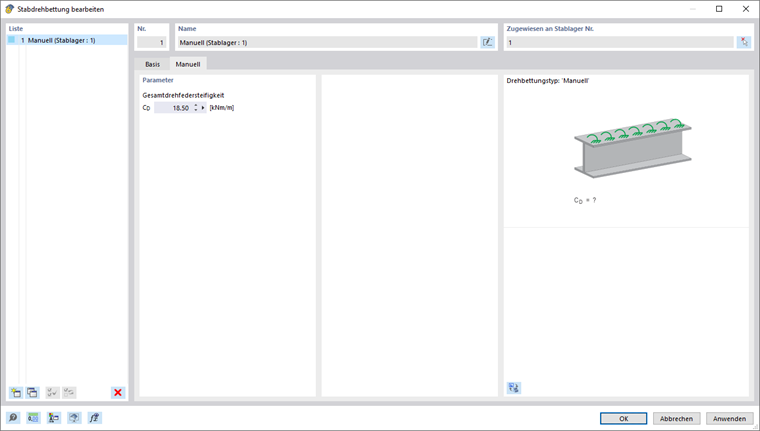

Dialog 'Torzní uložení prutu', záložka 'Ručně'

Přiřazení prutu nebo sadě prutů

Torzní uložení prutu je třeba přiřadit prutovým podporám. Torzní uložení prutu lze přiřadit jedné nebo více podporám prutů pomocí dialogu pro úpravu podpora. Za tímto účelem vyberte v seznamu "Nelinearita/Fiktivní tuhosti" v záložce "Základní údaje" fiktivní tuhost "Rotační uložení okolo x".

Dialog "Nová prutová podpora", záložka "Základní údaje"

V záložce "Rotační uložení" pak můžete přiřadit požadované torzní uložení.

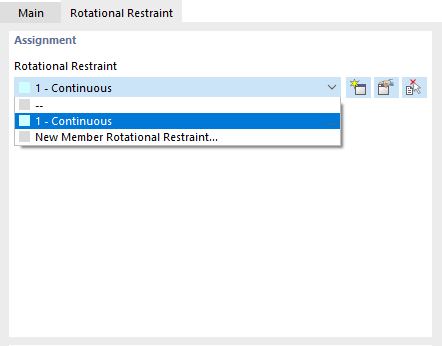

Dialog „Nová prutová podpora“, záložka „Torzní uložení“

Torzní uložení prutu lze také graficky přiřadit podpoře prutu v dialogu pro úpravu torzní uložení prutu kliknutím na tlačítko upravit. Nicméně torzní uložení musí být již přiřazeno prutové podpoře]].

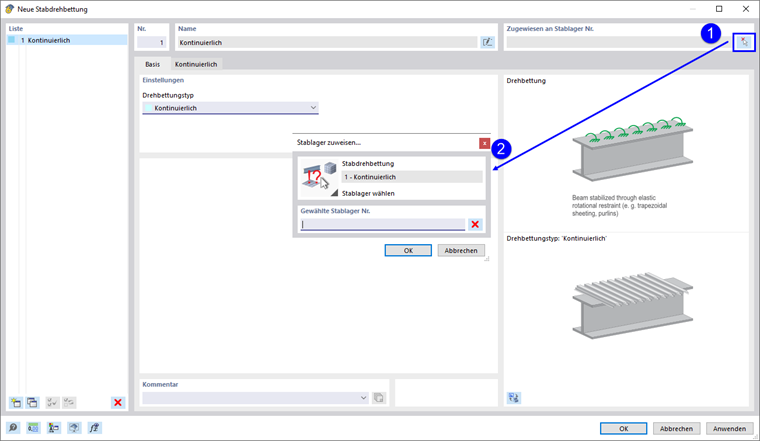

Dialog "Nové torzní uložení prutu", Přiřadit prutovou podporu

prutové podpory s definovanými torzními uloženími prutů se pak přiřadí buď prutům, resp . nadřazených sad prutů. Přiřaďte prutovou podporu prutové podpory pomocí dialogu pro úpravu prutu nebo sady prutů, z dialogu Prutová podpora nebo pomocí vstupní tabulky.
