Niniejsza instrukcja obsługi opisuje rozszerzenie 'Projektowanie konstrukcji stalowych' dla programów RFEM 6 i RSTAB 9. Ponieważ dane wejściowe i funkcje do obliczania stali są identyczne w obu programach, opis rozszerzenia w tej instrukcji jest podany tylko dla programu RFEM 6. Objaśnienia mają zastosowanie również do wymiarowania stali w programie RSTAB 9.

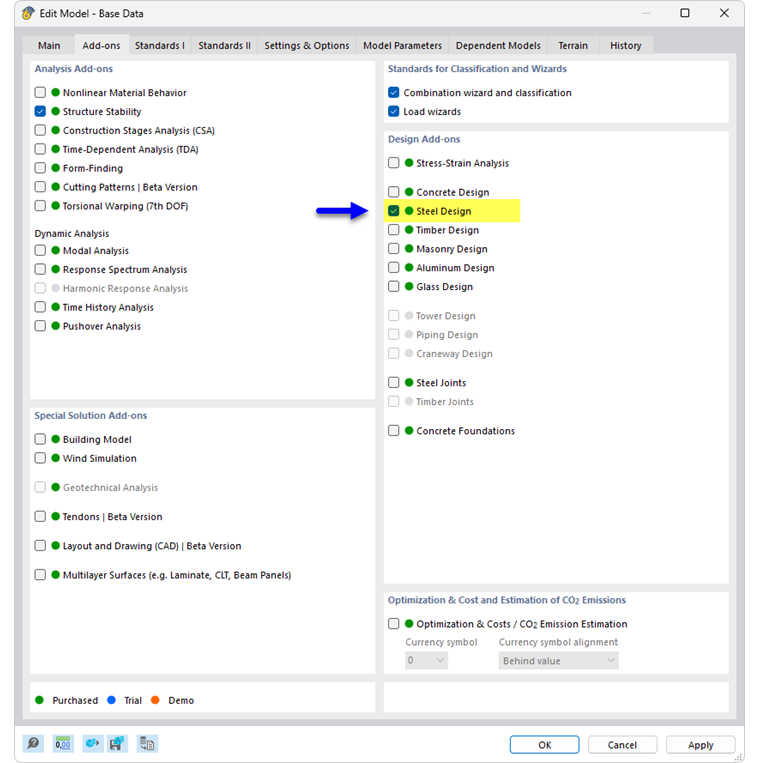

Użytkownik może aktywować lub dezaktywować moduł do wymiarowania w zakładce Rozszerzenia w Danych ogólnych modelu. Zielony punkt przed opisem rozszerzenia wskazuje, że w aktualnie wybranej konfiguracji licencji jest dostępna licencja. Pomarańczowa lub niebieska kropka oznacza, że korzystanie z rozszerzenia jest możliwe tylko w trybie demo lub w ramach wersji trial, a zakres funkcji jest ograniczony.

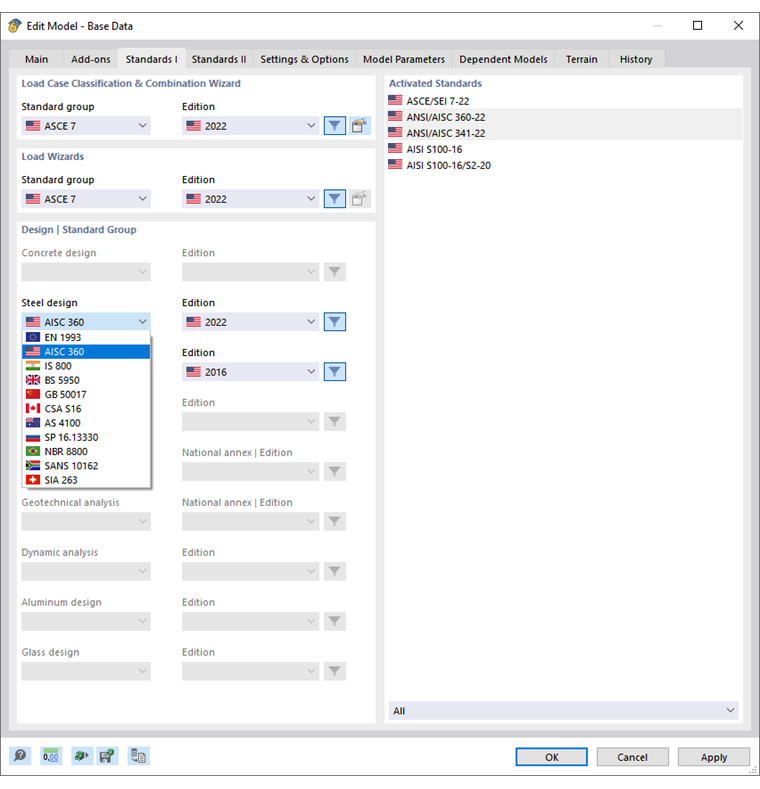

W zakładce Normy I w Danych ogólnych można wybrać normę stosowaną do wymiarowania konstrukcji stalowych (zob. też Normy I). Okna dialogowe służące do wprowadzania danych dotyczących wymiarowania stali są automatycznie dostosowywane do wybranej normy.
Aktualnie dostępne normy obliczeniowe oraz podsumowanie zakresu funkcji można znaleźć na stronie https://www.dlubal.com/pl/produkty/rozszerzenia-do-rfem-6-i-rstab-9/design/produkty-do-wymiarowania-stali.

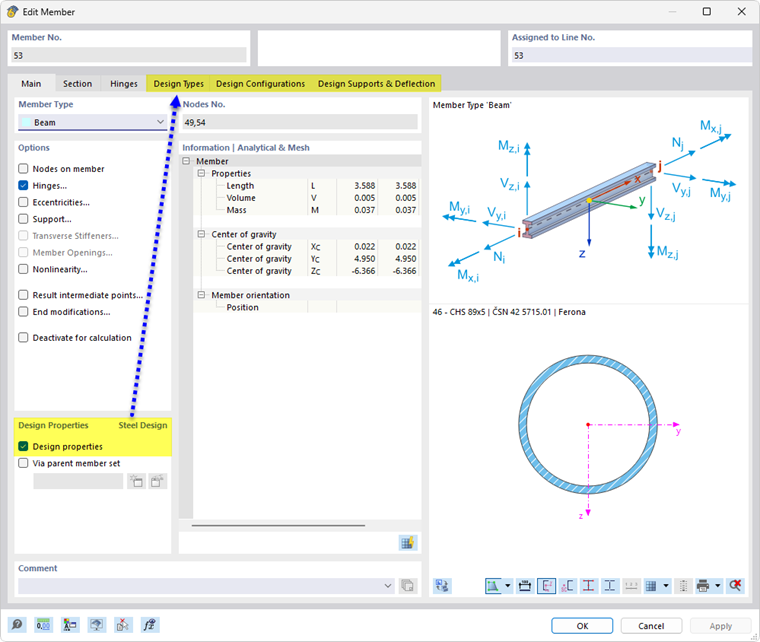

Po aktywacji rozszerzenia i wybraniu normy obliczeniowej interfejs użytkownika w programie RFEM zostaje rozszerzony o nowe elementy w nawigatorze, tabelach i oknach dialogowych. Są one w pełni zintegrowane z interfejsem użytkownika programu RFEM.
