В этом руководстве описан процесс работы в аддоне «Расчёт стальных конструкций» для программ RFEM 6 и RSTAB 9. Поскольку ввод данных и функции для расчёта стальных конструкций идентичны в обеих программах, описание аддона в данном руководстве относится только к RFEM 6. Однако эти пояснения также применимы к расчёту стальных конструкций в RSTAB 9.

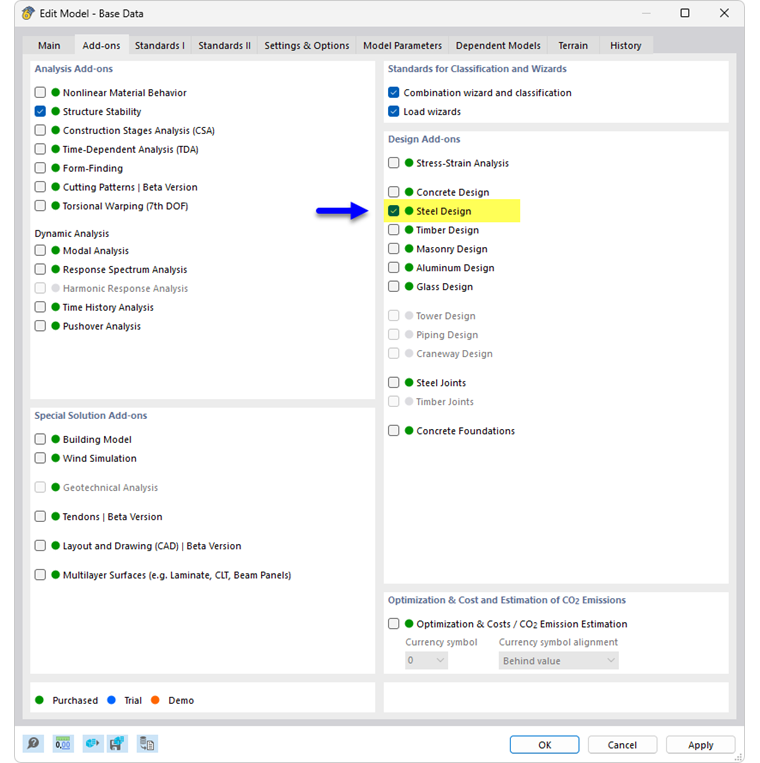

Вы можете активировать или деактивировать расчётный модуль в основной информации о модели во вкладке «Аддоны». Зеленая точка перед описанием аддона означает, что лицензия доступна в текущей выбранной конфигурации лицензии. Оранжевая или синяя точка означает, что использование аддона доступно только в демо-режиме или в составе пробной версии, и что набор функций ограничен.
На вкладке « Нормы I » диалогового окна «Основные данные» можно выбрать норматив, используемый для расчета стальных конструкций (см. {%ref#ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000021 Нормы I ]]). Диалоговые окна ввода расчёта стальных конструкций автоматически настраиваются на выбранный норматив.
Доступные в настоящее время нормы проектирования и краткое описание функций можно найти в [https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-stalnyh-konstrukcij/stalnyje-konstrukcij-prochnost-i-ustojchivost | Стальные конструкции.

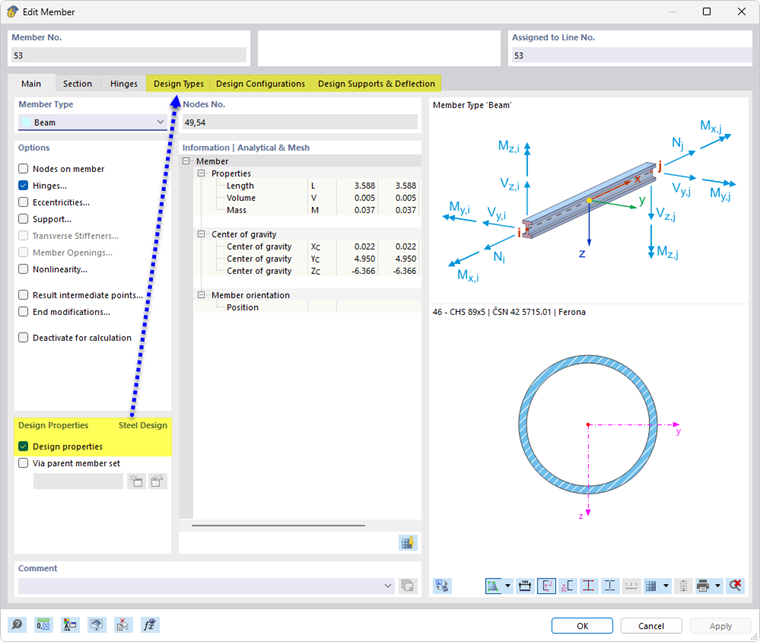

После активации аддона и выбора нормативов, пользовательский интерфейс в RFEM будет расширен новыми записями в навигаторе, таблицах и диалоговых окнах. Они полностью интегрированы в графический пользовательский интерфейс RFEM.
