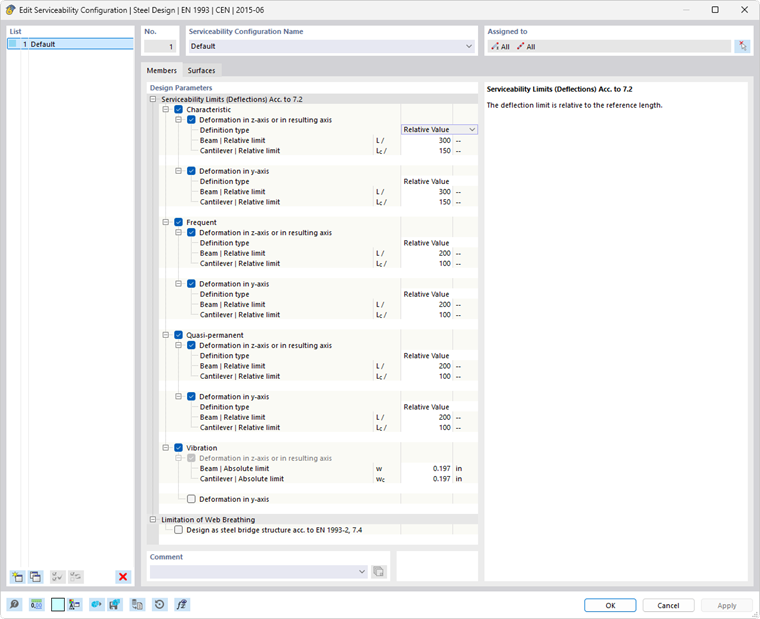

Определите предельные значения, которые необходимо проверить для проекта, назначив объекту конфигурацию пригодности к эксплуатации . Базовая структура диалогового окна конфигурации проекта и возможность его назначения отдельным объектам описаны в главе более высокого уровня # extbookmark manual |конфиги |Описание стальной конструкции №.
Пределы пригодности к эксплуатации
Пределы прогиба определяются как часть исходной длины. Здесь делается различие между балкой, поддерживаемой с обеих сторон, и консольной балкой. Для определенного сегмента соответствующий тип определяется автоматически на основе назначенных конструктивных опор. Сегмент с расчетными опорами с обеих сторон или без расчетных опор рассматривается как балка , сегмент с расчетной опорой с одной стороны - как консоль . Вы определяете опорные длины и расчетные опоры в регистре Расчетные опоры и прогиб объектов.
В зависимости от выбранного стандарта для расчета предельных состояний по пригодности к эксплуатации доступны различные типы расчетных ситуаций. В этих случаях для каждого типа комбинации может быть определено отдельное предельное значение. При расчете по EN 1993-1-1, например, делается различие между характеристической, частой и квазипостоянной комбинацией. Предельные значения, хранящиеся в стандартных значениях для EN 1993-1-1, изначально являются только предположениями, поскольку в самом стандарте не указаны фиксированные предельные значения.
Анализ вибрации (только для EN 1993-1-1)
Ввод ограничения для анализа вибрации позволяет легко проверить амплитуду вибрации. В процессе проектирования проверяются все расчетные ситуации категории 'Вибрация' (выбор производится в таблице расчетных ситуаций ). Предполагается, что это соответствующие сочетания нагрузок или результирующие сочетания, содержащие максимальные значения амплитуд колебаний в виде прогибов. Они сравниваются с введенным предельным значением.
Ограничение по толщине листового металла (только для EN 1993-1-1)
Для частых комбинаций SLS может быть активирована проверка гибкости полотна в соответствии с EN - 1993‑2, раздел 7.4. В зависимости от выбранной опции при расчете используется предельное значение для железнодорожных или автомобильных мостов. Если вы присвоили проектируемому объекту поперечные ребра жесткости и активировали это в дополнительном модуле расчета, расстояния между поперечными ребрами жесткости будут использоваться для расчета листового металла стенки. В качестве исходной длины в расчете используется длина Lz из вкладки Расчетные опоры и прогибы.
