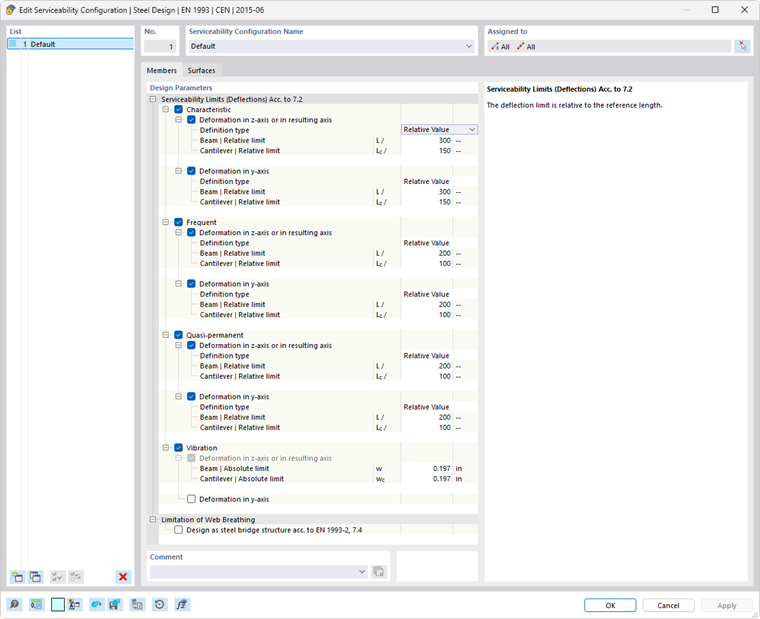

Defina los valores límite que se comprobarán para el diseño asignando una configuración de capacidad de servicio a un objeto. La estructura básica del cuadro de diálogo de configuración del diseño y la opción de asignarlo a objetos individuales se describen en el capítulo de nivel superior # extbookmark manual |configs |Diseño de acero # descrito.
Límites de servicio
Los límites de deflexión se definen como una fracción de la longitud de referencia. Aquí se hace una distinción entre la viga apoyada en ambos lados y la viga en voladizo. Para un determinado segmento, el tipo en cuestión se determina automáticamente en función de los apoyos de diseño asignados. Un segmento con apoyos de cálculo en ambos lados o sin apoyos de cálculo se considera una viga; un segmento con un apoyo de cálculo en un lado, un voladizo. Las longitudes de referencia y los apoyos de cálculo se definen en el registro Apoyo de cálculo y deflexión de los objetos.
Dependiendo de la norma de diseño seleccionada, se encuentran disponibles diferentes tipos de situaciones de diseño para los diseños de estado límite de servicio. En estos casos, se puede definir un valor límite separado para cada uno de los tipos de combinación. En el cálculo según EN 1993-1-1, se hace una distinción, por ejemplo, entre la combinación característica, frecuente y cuasipermanente. Los valores límite almacenados en los valores estándar para EN 1993-1-1 son inicialmente solo sugerencias, ya que no se especifican valores límite fijos en la propia norma.
Análisis de vibraciones (solo para EN 1993-1-1)
Ingresar la restricción para el análisis de vibraciones le permite verificar fácilmente una amplitud de vibración. Durante el cálculo, se comprueban todas las situaciones de cálculo de la categoría 'Vibración' (la selección se realiza en la tabla de situaciones de cálculo ). Se supone que se trata de combinaciones de cargas adecuadas o combinaciones de resultados que contienen los valores máximos de las amplitudes de vibración en forma de deflexiones. Estos se comparan con el valor límite introducido.
Limitación de la chapa del alma (solo para EN 1993-1-1)
Se puede activar una comprobación de la esbeltez del alma según EN - 1993-2, sección 7.4 para las combinaciones frecuentes de SLS. Dependiendo de la opción seleccionada, el valor límite para puentes ferroviarios o puentes de carretera se utiliza para el cálculo. Si ha asignado rigidizadores transversales de barra al objeto a diseñar y lo ha activado para el complemento de cálculo, las distancias entre los rigidizadores transversales se utilizan para el cálculo de la chapa del alma. La longitud de referencia Lz de la pestaña Cálculo de apoyos y flecha se usa como longitud de referencia en el cálculo.
