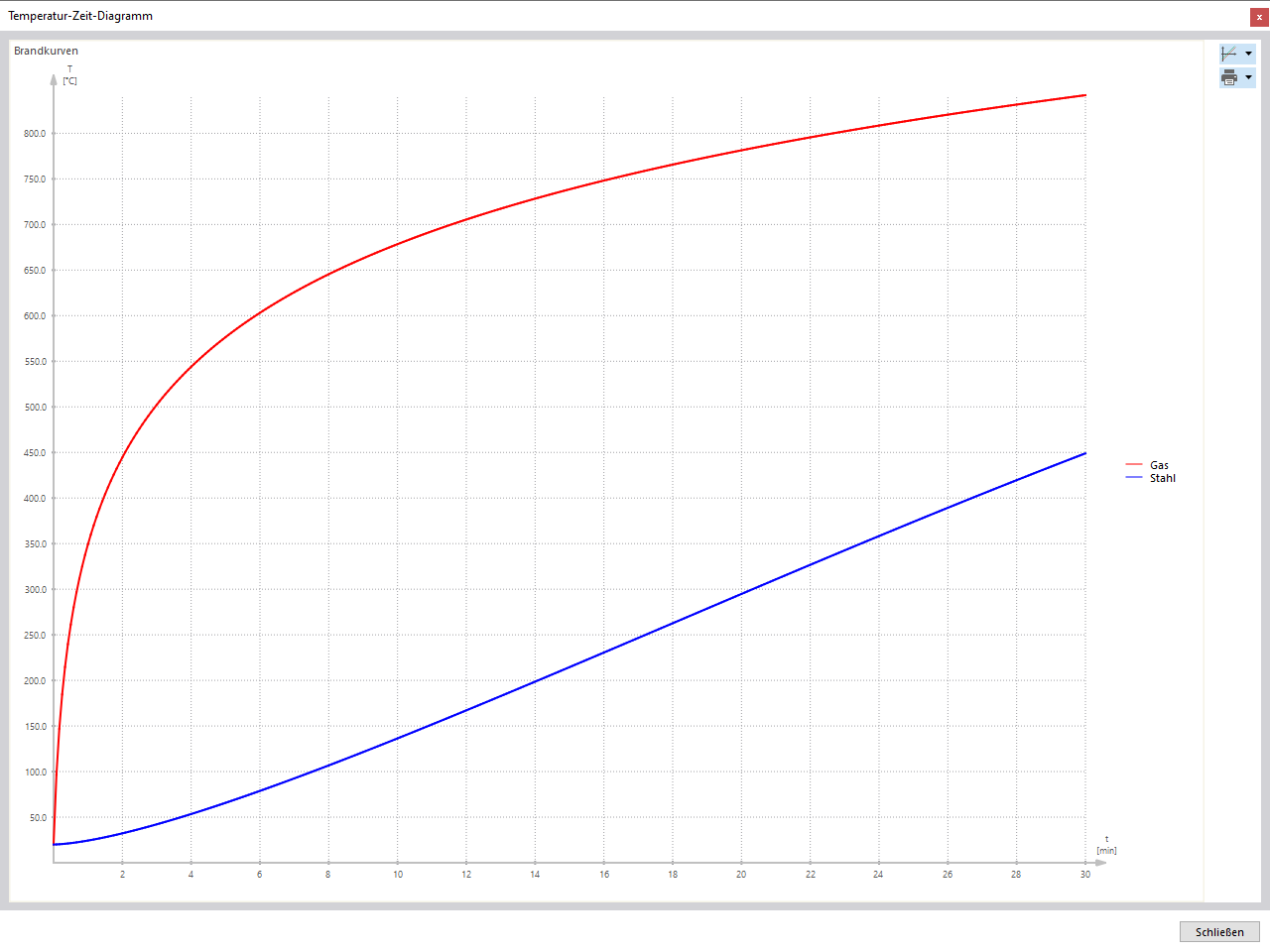

Para los cálculos de protección contra incendios, puede calcular la temperatura determinante del acero en el momento del cálculo en el complemento Steel Design. Usted define los parámetros esenciales así como la curva de temperatura utilizada en la de la protección contra incendios 000123. Después del cálculo, puede mostrar las curvas de temperatura del gas y el acero en el diagrama temperatura-tiempo .
Puede acceder al diagrama de temperatura-tiempo haciendo clic en el botón
en Design Details o utilizando el mismo botón al seleccionar un cálculo de resistencia al fuego en la Results Table.
Use el botón
para cambiar la escala de ordenadas y abscisas de una escala lineal a una logarítmica.
Por ejemplo, si abre el diagrama. Por ejemplo, si desea imprimirlo en el informe, haga clic en el botón
. Aquí están disponibles varias opciones, que también se describen en la sección correspondiente del manual de RFEM 6 y en el capítulo Impresión gráfica. Tenga en cuenta que la impresión de este gráfico solo está disponible como una instantánea y no se actualiza automáticamente incluso si se modifica el modelo.

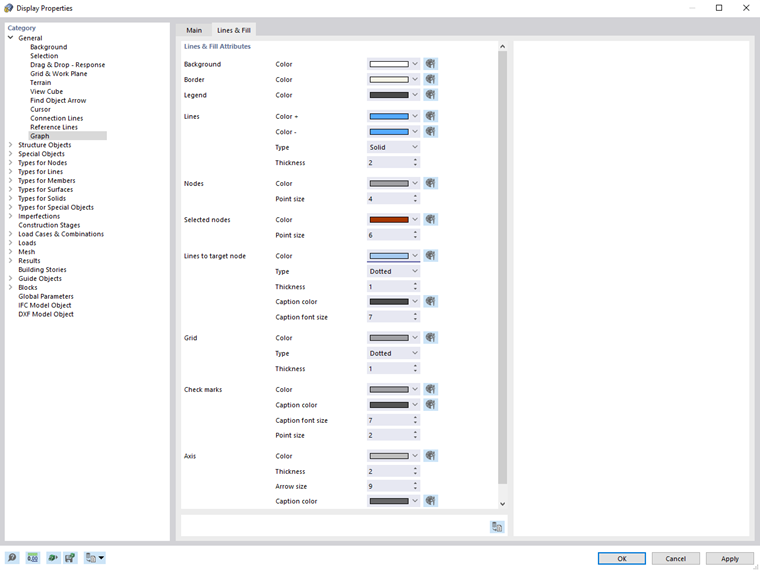

Haga clic con el botón secundario en la interfaz del diagrama para abrir el menú contextual, que proporciona más opciones para ajustar el diagrama. El elemento del menú 'Configuración del diagrama' le conduce directamente a la entrada correspondiente en las Propiedades de visualización . Entre otras cosas, puede definir los colores y tamaños de fuente utilizados en el diagrama.
