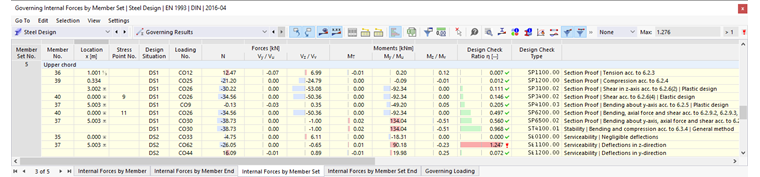

En estas tablas de resultados, puede mostrar los resultados de cálculo determinantes y sus esfuerzos internos correspondientes. Hay varias opciones de clasificación disponibles (según barras o conjuntos de barras y extremos de barras).

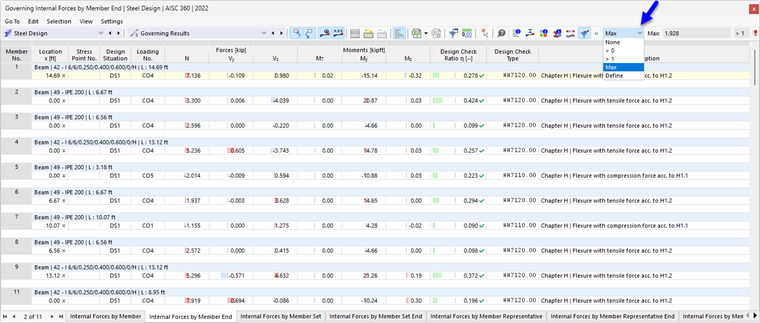

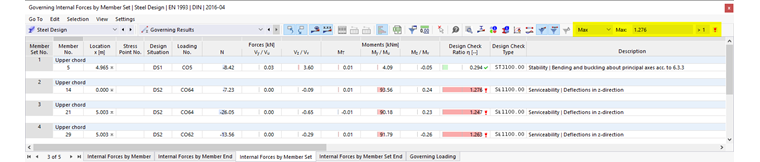

Las tablas muestran primero todos los diseños disponibles en la ubicación correspondiente. Para esto, existe la salida de los esfuerzos internos que conducen a la relación máxima en el cálculo respectivo. Si solo desea mostrar los esfuerzos internos que pertenecen al cálculo determinante en una ubicación, puede seleccionar 'Máx.' Para la relación en el filtro de resultados.
Los esfuerzos internos de los cálculos determinantes en los extremos de barras o conjuntos de barras pueden proporcionarle una indicación de qué combinación de carga podría ser determinante en esta ubicación para el cálculo de la conexión, por ejemplo.
El administrador de la tabla de resultados proporciona opciones de filtro adicionales por estado límite (estado límite último o estado límite de servicio) y tipo de cálculo (cálculo de la sección o cálculo de estabilidad).
más opciones de configuración de los filtros (comprobación de carga o diseño)
->
