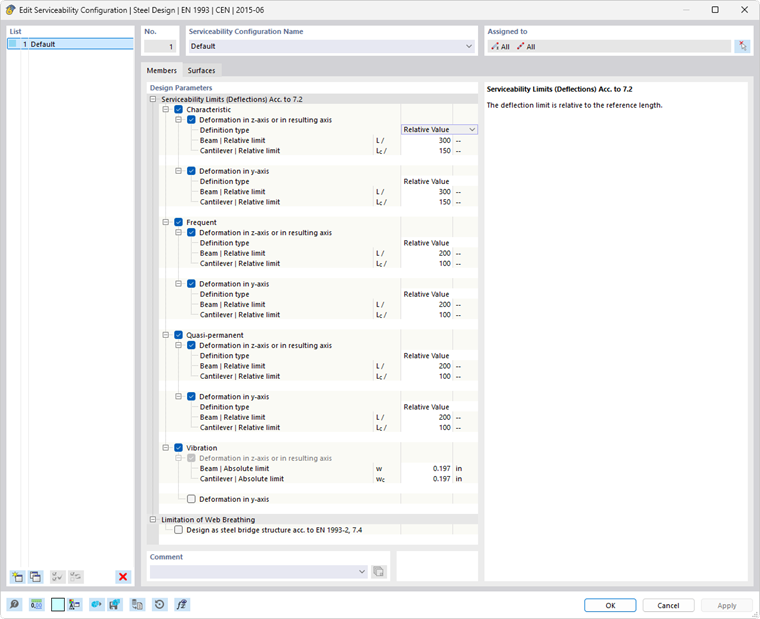

Defina os valores limite a serem verificados para o dimensionamento atribuindo uma configuração de capacidade de utilização a um objeto. A estrutura básica da caixa de diálogo de configuração do dimensionamento e a possibilidade de a atribuir a objectos individuais são descritas no capítulo superior # extbookmark manual |configurações |Dimensionamento de aço # descrito.

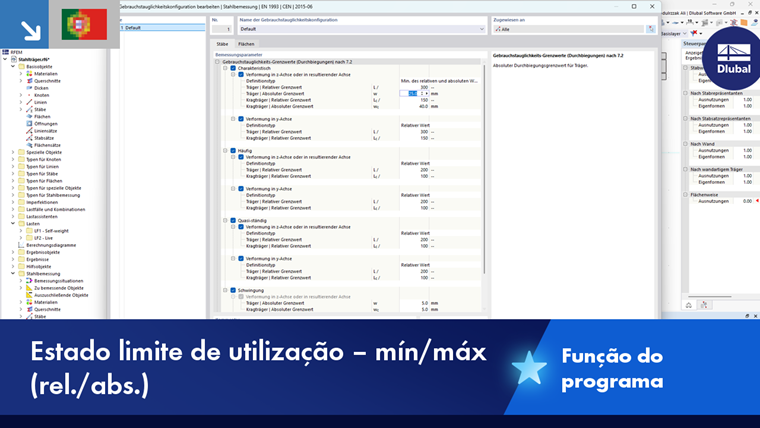

Valores limite do estado de utilização
Os limites de flecha são definidos como uma fração do comprimento de referência. É feita aqui uma distinção entre a viga apoiada em ambos os lados e a viga em consola. Para um determinado segmento, o tipo em questão é determinado automaticamente com base nos apoios de dimensionamento atribuídos. Um segmento com apoios de cálculo em ambas as lados ou sem apoios de cálculo é considerado como uma viga , um segmento com um apoio de cálculo num lado como uma consola . Os comprimentos de referência e os apoios de dimensionamento são definidos no registo Apoio de dimensionamento e flecha dos objetos.
Dependendo da norma de dimensionamento selecionada, estão disponíveis diferentes tipos de situações de dimensionamento para verificações de estados limites de utilização. Nestes casos, pode ser definido um valor limite separado para cada um dos tipos de combinação. No dimensionamento de acordo com a EN 1993-1-1, é feita uma distinção, por exemplo, entre a combinação característica, a combinação frequente e a quase-permanente. Os valores limite armazenados nos valores da norma para EN 1993-1-1 são inicialmente apenas sugestões, visto que não são especificados valores limite fixos na própria norma.
Análise de vibrações (só para EN 1993-1-1)
A introdução da restrição para a análise de vibração permite verificar facilmente a amplitude de vibração. Durante o dimensionamento, são verificadas todas as situações de dimensionamento da categoria 'Vibração' (a seleção é feita na tabela de situações de dimensionamento ). É assumido que se trata de combinações de carga apropriadas ou combinações de resultados que contêm os valores máximos das amplitudes de vibração na forma de flechas. Estes são comparados com o valor limite introduzido.
Limitação da chapa de alma (só para EN 1993-1-1)
Para as combinações de SLS frequentes, pode ser activada uma verificação da esbelteza da alma de acordo com a norma EN - 1993-2, secção 7.4. Dependendo da opção selecionada, é utilizado para o dimensionamento o valor limite para pontes ferroviárias ou pontes rodoviárias. Se tiver atribuído reforços transversais de barra ao objeto a ser dimensionado e tiver ativado isso para o módulo de dimensionamento, as distâncias entre os reforços transversais serão utilizadas para o dimensionamento da folha de metal da alma. O comprimento de referência Lz do separador Apoios de cálculo e flecha é utilizado como comprimento de referência no dimensionamento.
