Materiais

Todos os materiais disponíveis no modelo são novamente listados nos dados de entrada do módulo de dimensionamento.

Materiais válidos

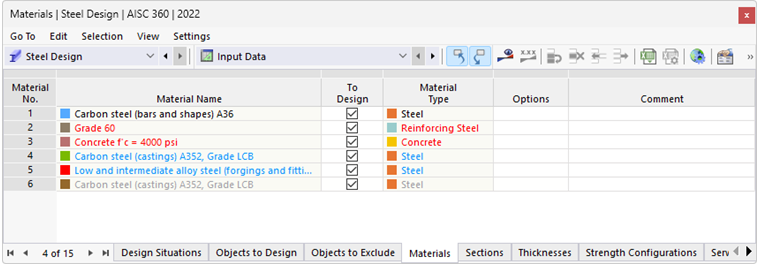

A cor da fonte dos materiais informa sobre a utilização e a validade do material no módulo de dimensionamento selecionado:

  • Azul = material não utilizado em todo o modelo
  • Vermelho = material não adequado para o dimensionamento no módulo ativo
  • cinza = objetos com este material não selecionados para dimensionamento no módulo ativo
  • preto = objetos com este material selecionados para dimensionamento no módulo ativo

No Dimensionamento de aço, apenas são permitidos os materiais do tipo Aço , caso contrário nem todas as propriedades necessárias para o dimensionamento são definidas (ver Capítulo -6/000034 Materiais do manual do RFEM).

Independentemente da seleção na caixa de seleção 'A ser dimensionado', os objetos com materiais inválidos não são incluídos no dimensionamento (classificação automática em ' Inválido/Desativado ', ver também Objetos a ser dimensionado ).

Remover materiais do dimensionamento

Para todos os materiais válidos, é possível desativar todos os objetos com este material desmarcando a caixa de seleção "Para dimensionamento". Assim, esses objetos são atribuídos à coluna "Inválido/Desativado" e removidos do dimensionamento (ver Objetos a serem dimensionados).

Ajustar as propriedades do material

As propriedades do material podem ser ajustadas na caixa de diálogo de edição do material. Os valores alterados são considerados no dimensionamento do aço. Clique duas vezes numa linha ou clique no botão Abrir caixa de diálogo de edição para ir directamente para a caixa de diálogo de edição do material.

No separador Geral , active a opção "Material definido pelo utilizador" para editar as propriedades do material para o dimensionamento do aço. Por exemplo, pode ajustar a rigidez e a resistência do material nos intervalos de espessuras individuais no separador Valores do material. Os coeficientes parciais de segurança para o material de acordo com a respetiva norma de dimensionamento (por exemplo, γM0 e γM1 para EN 1993) também são definidos nesta caixa de diálogo. Para fazer isso, selecione o separador Dimensionamento do aço.

Importante

Na caixa de diálogo de material ou numa modificação estrutural os fatores introduzidos para a modificação de rigidez são incluído no dimensionamento no dimensionamento de aço adicional não é considerado. Utilize para isso o ajuste das propriedades do material.

Opções

A coluna "Opções" da tabela inclui os ícones para várias configurações existentes ou valores alterados, para que possa obter rapidamente uma visão geral e identificar os materiais adequados, por exemplo.
