Вы можете использовать стержни и наборы стержней для проектирования компонентов. Хотя использования стержней для проверки сечения обычно достаточно, для проверки устойчивости часто требуются наборы стержней. Руководство RFEM описывает в главе наборы стержней, создание и свойства наборов стержней, в этом объяснено их значение для стальных конструкций.
Использование наборов стержней
В случае расчета устойчивости необходимо использовать набор стержней, чтобы правильно определить критическую нагрузку для расчета потери устойчивости при поперечном кручении или учесть всю длину компонента как длину потери устойчивости. Для стержней учитывается соответствующая длина стержня; Как правило, конструкция компонента в виде поперечины возможна только с помощью комплектов стержней. Узлы между элементами набора стержней можно рассматривать как промежуточные узлы в диалоговом окне эффективных длин или граничных условий.
Для прямых однородных компонентов можно также использовать непрерывные стержни и Рабочие узлы на стержнях и расчет устойчивости работает без наборов стержней. Однако некоторые методы расчета устойчивости позволяют также проектировать разветвленные 2D-системы как один структурный компонент (например, Общий метод в соответствии с EN 1993-1-1; см. Главу Граничные условия). В этом случае использование наборов стержней будет обязательным.
Согласно этому приложению в анализе устойчивости, вы можете спроектировать только набор элементов типа 'Непрерывные элементы', но не набор элементов типа 'Группа элементов'.
Либо член, либо группа элементов
Элементы, которые являются частью набора элементов, могут быть спроектированы либо как элемент, либо как с использованием набора элементов. Чтобы избежать противоречий в записях и результатах, связанные элементы автоматически деактивируются в случае расчета наборов элементов. При проектировании стержней соответствующие наборы стержней автоматически деактивируются. Вы уже можете увидеть это во входной таблице объектов которые будут спроектированы объектами, перечисленными в столбце 'Недействительный/деактивированный'.
В таблице результатов Недействительный/Деактивированный отображается сообщение для всех элементов, выбранных для расчета, которые разработаны набором элементов и поэтому деактивированы (см. Главу о таблице результатов Недействительно/деактивировано ). Сообщение также отображается для наборов стержней, если они не разработаны.
Присвоение расчетных свойств

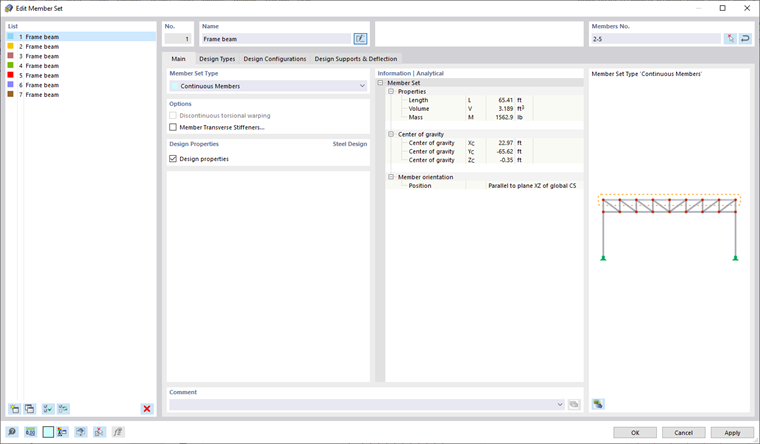

Те же расчетные конфигурации и типы стальных конструкций, что и стержни, могут быть назначены набору стержней. Из-за ограничения, заключающегося в том, что вы никогда не можете спроектировать набор стержней и стержень одновременно, при активации свойств расчета отображается сообщение, чтобы избежать противоречий в информации. Если расчетные свойства назначаются набору стержней, все включенные стержни получают расчетное свойство 'По вышестоящему набору стержней'.

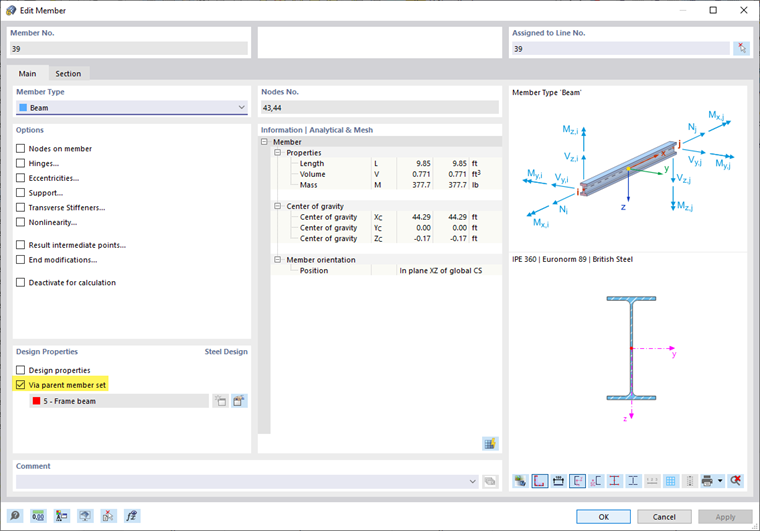

Если вы еще не назначили набор стержней, вы можете использовать кнопку
в свойствах конструкции стержня, чтобы создать новый набор стержней. Щелкнув по кнопке
, вы попадете прямо в меню редактирования набора элементов более высокого уровня.
