Расчётные соотношения стальной конструкции могут быть отображены на стержнях в графическом окне. Вы можете отобразить оболочку всех типов расчета или расчетные соотношения отдельно в соответствии с предельным состоянием и типом расчета.
Пакет соотношений
Максимальные соотношения всех расчетных проверок отображаются для каждого местоположения стержня. Поскольку здесь суммированы все типы расчетов и предельные состояния, характерно прерывное распределение отношения. Этот вариант лучше всего подходит для быстрого получения обзора соотношений различных стержней и его документирования.
Ошибки в отображении расчетных проверок можно игнорировать, чтобы отобразить все действительные расчетные проверки.

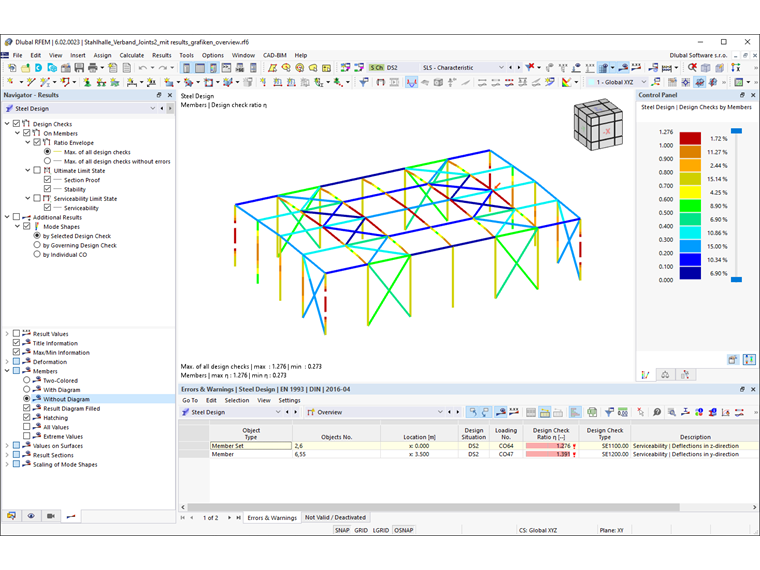

Для лучшего обзора критических областей конструкции можно выбрать тип отображения «Без диаграммы». Согласно цветовой шкале, выбранной в Control Panel , соотношение отображается путем раскрашивания линий. Эта опция применима только к отображению одного типа результатов.

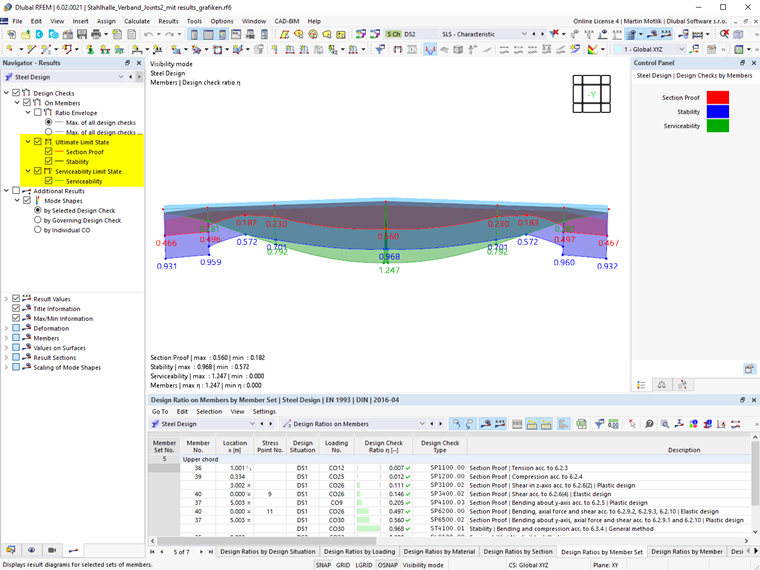

Расчетное соотношение по предельным состояниям и типу расчета
Вы также можете отдельно отобразить результаты для каждого предельного состояния (например, предельного состояния по несущей способности, предельного состояния по пригодности к эксплуатации) и каждого типа расчета (например, устойчивости, расчета сечений). Максимальный коэффициент всех расчетных проверок этого типа расчета показан в каждом месте. В Control Panel вы можете определить разные цвета в зависимости от типа дизайна. Этот вариант - самый быстрый способ графически увидеть, какой тип конструкции преобладает в определенном месте.
Расчетное соотношение в соответствии с различными предельными состояниями и типами расчета всегда отображается в виде одноцветной диаграммы, независимо от настроек типа отображения на стержнях.
