Таблицы для расчета стальных конструкций

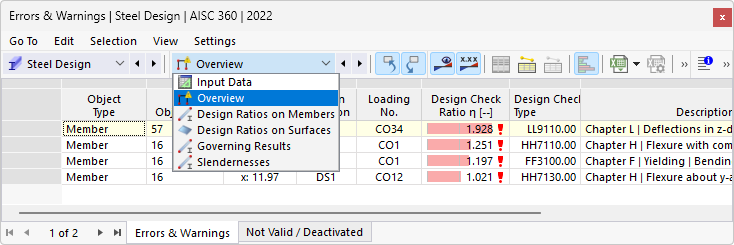

После расчета результатов таблица содержит дополнительные подкатегории в разделе Проектирование стальных конструкций .

Подборка таблиц результатов

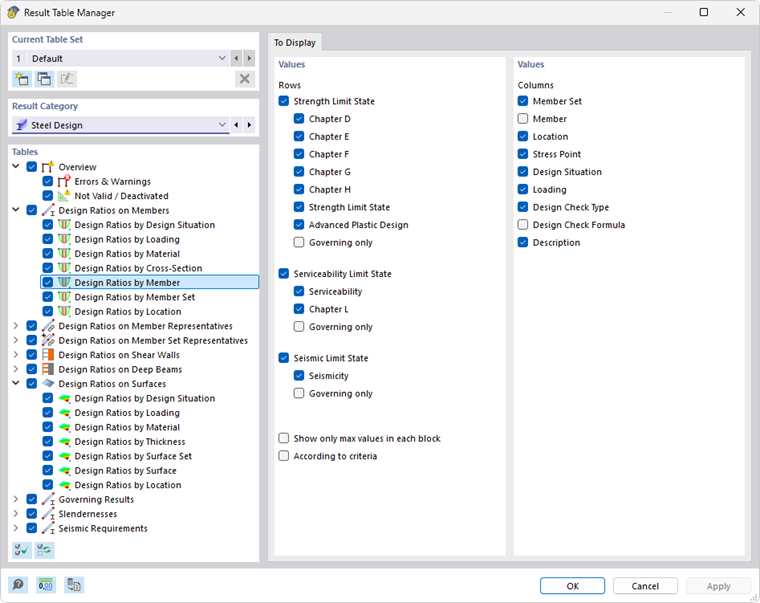

Используйте кнопку Диспетчер таблиц результатов , чтобы открыть Диспетчер таблиц результатов . Здесь вы можете активировать или деактивировать отображение различных таблиц и их вкладок. Параметры фильтра также доступны для значений, которые будут отображаться в строках и столбцах. Подробное объяснение всех функций можно найти в главе в руководстве RFEM.

Панель инструментов

В следующей таблице перечислены конкретные кнопки таблиц результатов расчета стальных конструкций. Общие кнопки таблиц описаны в главе {%/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/002206 Редактирование таблицы]] руководства пользователя RFEM.

Выбрать индивидуально Выбрать объекты в графике
Подробности расчёта Сведения о доказательствах
Эпюра в сечении История результатов по сечению
Инфо Информация о материале
Информация о сечении Информация о сечении
Диаграмма температура-время Кривые температуры возгорания
Эпюра результатов диалог результатов
Фильтр результатов для расчета предельных состояний Фильтр результатов для расчета предельных состояний
Фильтр результатов для расчета предельных состояний по пригодности к эксплуатации Фильтр результатов для расчета предельных состояний по пригодности к эксплуатации
Фильтр результатов для расчета огнестойкости Фильтр результатов для расчета огнестойкости
