RFEM 6 | Analiza etapów budowy

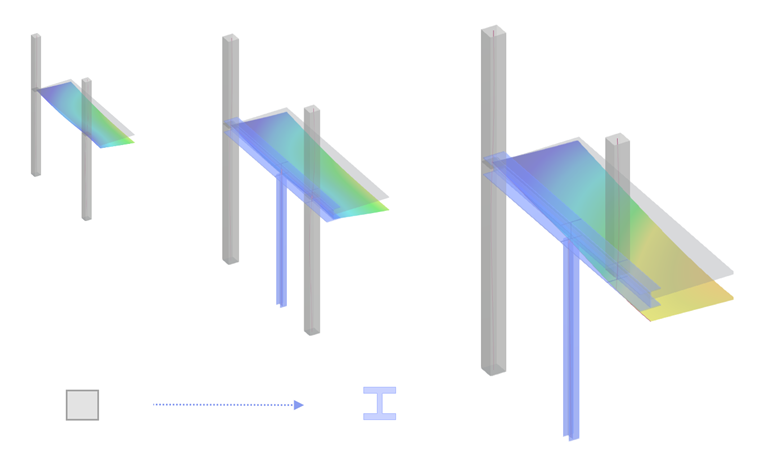

Rozszerzenie Analiza etapów budowy (CSA) umożliwia wymiarowanie konstrukcji prętowych, powierzchniowych i bryłowych w programie RFEM 6 z uwzględnieniem określonych etapów budowy związanych z procesem konstrukcyjnym. Jest to o tyle istotne, że budynki nie powstają w całości od razu, lecz poprzez stopniowe łączenie poszczególnych części konstrukcyjnych. Poszczególne kroki, w których elementy konstrukcyjne oraz obciążenia są dodawane do budynku, nazywane są etapami budowy, podczas gdy sam proces budowy nazywa się procesem konstrukcyjnym.

Obliczenia konstrukcji złożonych za pomocą oprogramowania do analizy elementów skończonych są zazwyczaj przeprowadzane na całym modelu. Jednak wznoszenie tego typu konstrukcji jest procesem wieloetapowym, w którym ostateczny stan konstrukcji uzyskuje się poprzez połączenie poszczególnych elementów konstrukcyjnych. Aby uniknąć błędów w obliczeniach ogólnych modeli, należy wziąć pod uwagę wpływ procesu konstrukcyjnego. W programie RFEM 6 jest to możliwe za pomocą rozszerzenia Analiza etapów budowy (CSA).

Ten artykuł zawiera szczegółowy przegląd funkcji eksportu z programów RFEM 6 i RSTAB 9 do plików AutoCAD/DXF, w tym opcje eksportu wymiarów, siatek ES i odkształconych kształtów.

Podczas obliczeń w oknie Postęp obliczeń można graficznie przedstawić odkształcenie modelu dla kroków obliczeniowych.

W symulacji wiatru można uwzględnić powłoki prętów (na przykład przed obciążeniami lodem).

Po aktywowaniu opcji dla węzła 'Połączenie z pobliskimi obiektami...", program RFEM lub RSTAB automatycznie wyszukuje sąsiednie obiekty. Do tych prętów, węzłów lub powierzchni zostaje utworzone połączenie w postaci sztywnego pręta.

Do wyboru są różne ustawienia wyszukiwania obiektów znajdujących się w pobliżu. Wśród nich obszar wyszukiwania, typy obiektów do znalezienia i obiekty, które mają zostać pominięte. Ponadto dla utworzonego pręta łączącego można określić zwolnienia prętowe.
