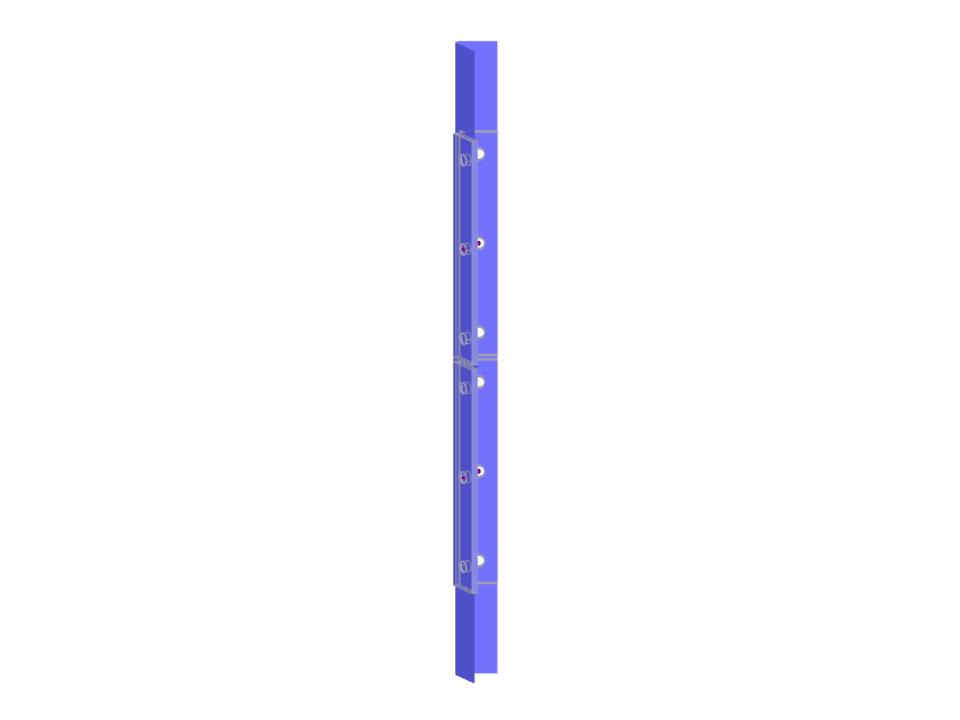

Parametrizzazione completa di una geometria di collegamento in acciaio con sezione a L, bulloni modellati con piastra di collegamento.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Giunto angolato con sezione a L
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 211 |
Numero di linee | 192 |
Numero di aste | 24 |
Numero di superfici | 118 |
Numero di solidi | 8 |
Dimensioni (metriche) | 0.140 x 0.138 x 1.441 m |
Dimensioni (imperiali) | 0.46 x 0.45 x 4.73 feet |
Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
