Modellazione di contenitori generando una cella 3D

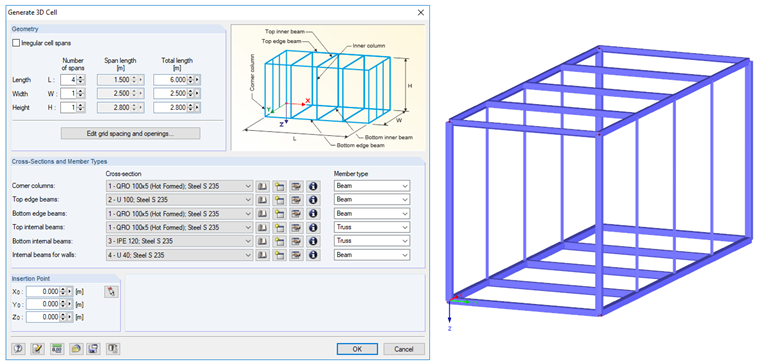

Mit der Funktion "Modell generieren - Stäbe" → "3D-Zelle" lassen sich sehr leicht Container (Schiffscontainer, Bürocontainer, Wohncontainer und so weiter) mit regelmäßiger und unregelmäßiger Aufteilung der Zellen erzeugen.

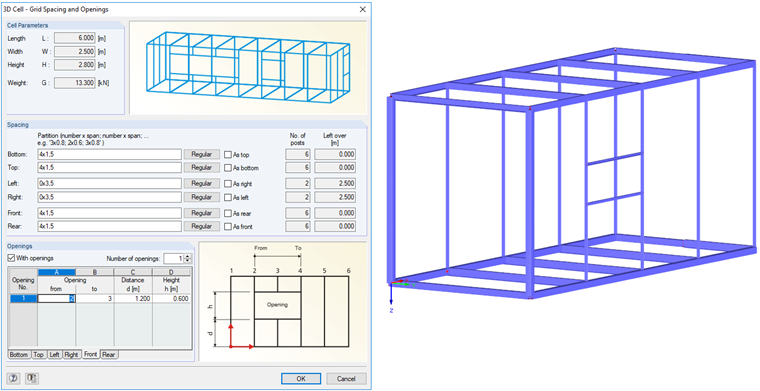

Inoltre, le spaziature della griglia, in caso di una disposizione a griglia irregolare, e le aperture possono essere configurate in un'altra finestra di dialogo per ciascuno dei sei lati del contenitore.

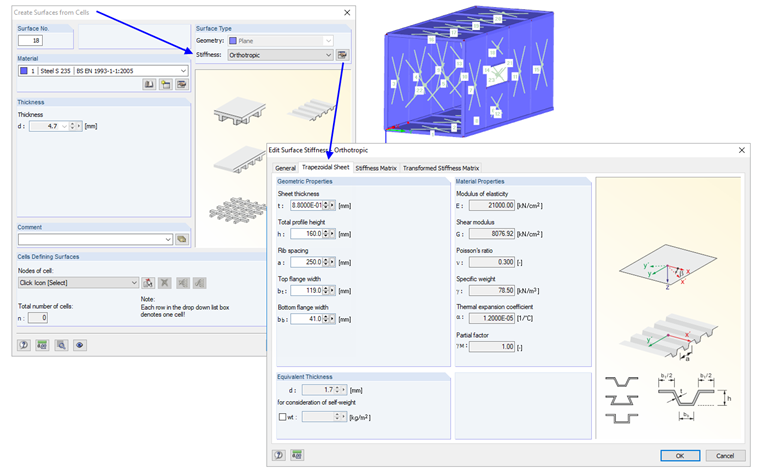

Se nel calcolo si tiene conto delle pareti laterali, che di solito sono realizzate in lamiera trapezoidale, il modo più semplice è considerarle con una superficie ortotropa di tipo ortotropia a lamiera trapezoidale.

Mit der Funktion "Modell generieren - Flächen" → "Flächen aus Zellen" lassen sich die einzelnen Zellen des Containers durch wenige Mausklicks sehr schnell durch Flächen schließen.

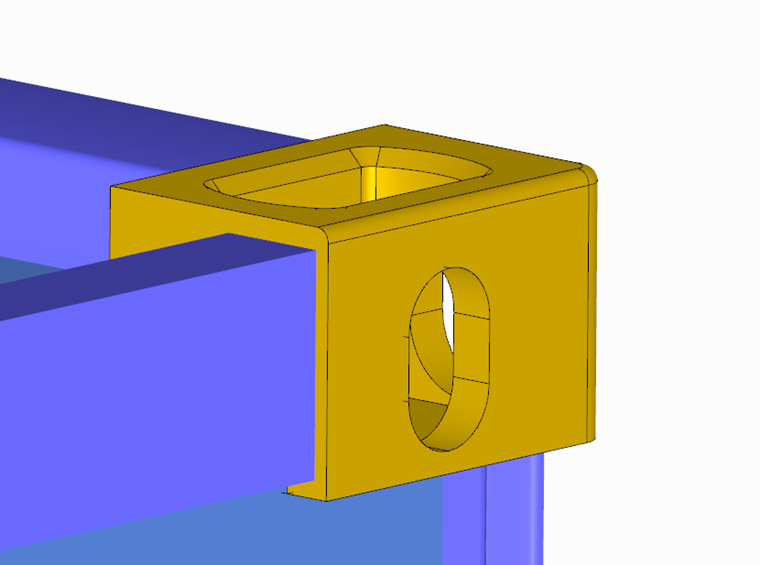

È possibile modellare ulteriori occhi della gru dividendo le aste nelle superfici ai nodi dei bordi e inserendo le aperture. Inoltre, i punti degli angoli definiti dall'utente che sono stati salvati nel Gestore blocchi possono essere inseriti rapidamente nella posizione corrispondente.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
