Моделирование контейнеров с помощью функции генерирования трехмерных ячеек

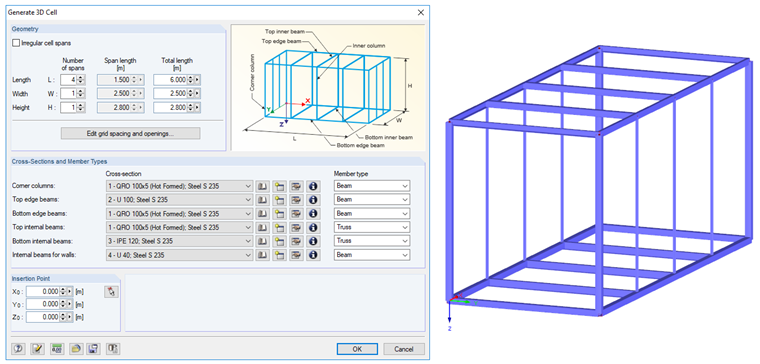

Mit der Funktion "Modell generieren - Stäbe" → "3D-Zelle" lassen sich sehr leicht Container (Schiffscontainer, Bürocontainer, Wohncontainer und so weiter) mit regelmäßiger und unregelmäßiger Aufteilung der Zellen erzeugen.

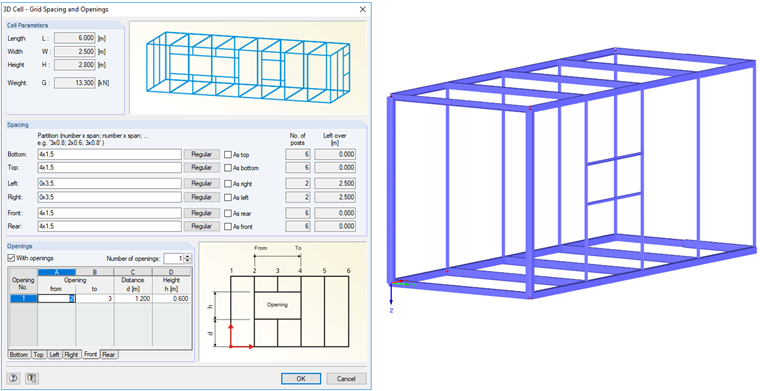

В случае неравномерного расположения, в следующем диалоговом окне вы можете настроить шаг сетки и проемы у каждой из шести сторон контейнера.

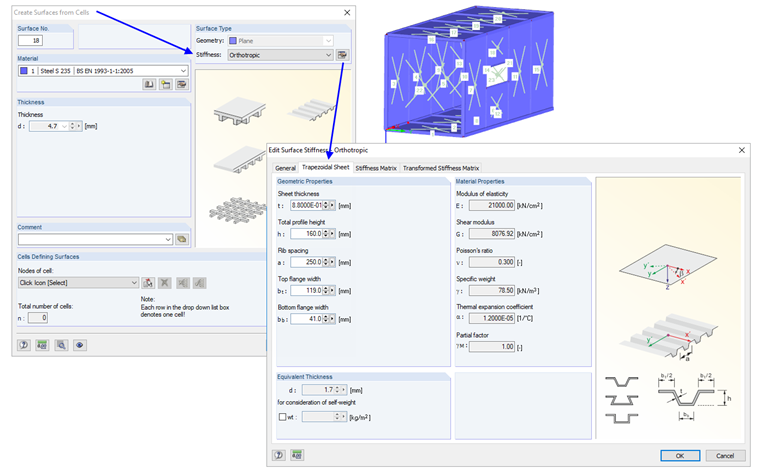

Если при расчете учитываются боковые стенки, которые обычно сделаны из профлиста, то проще всего учесть их с ортотропной поверхностью с типом ортотропии «Трапециевидный лист».

Mit der Funktion "Modell generieren - Flächen" → "Flächen aus Zellen" lassen sich die einzelnen Zellen des Containers durch wenige Mausklicks sehr schnell durch Flächen schließen.

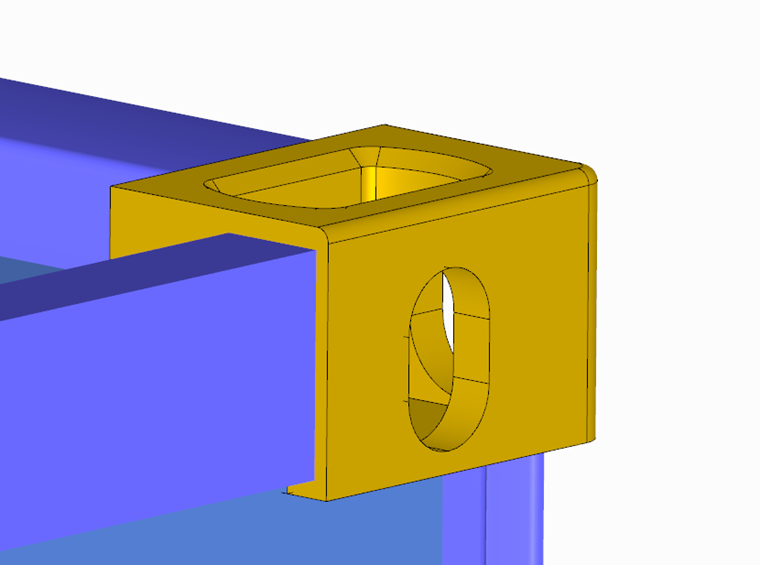

Подъемные проушины можно легко добавить к модели, разделив стержни в угловом узле на поверхности и добавив к ним проемы. Кроме того, пользовательские угловые точки, которые были сохранены в блок-менеджере, могут быть быстро вставлены в соответствующее место.
