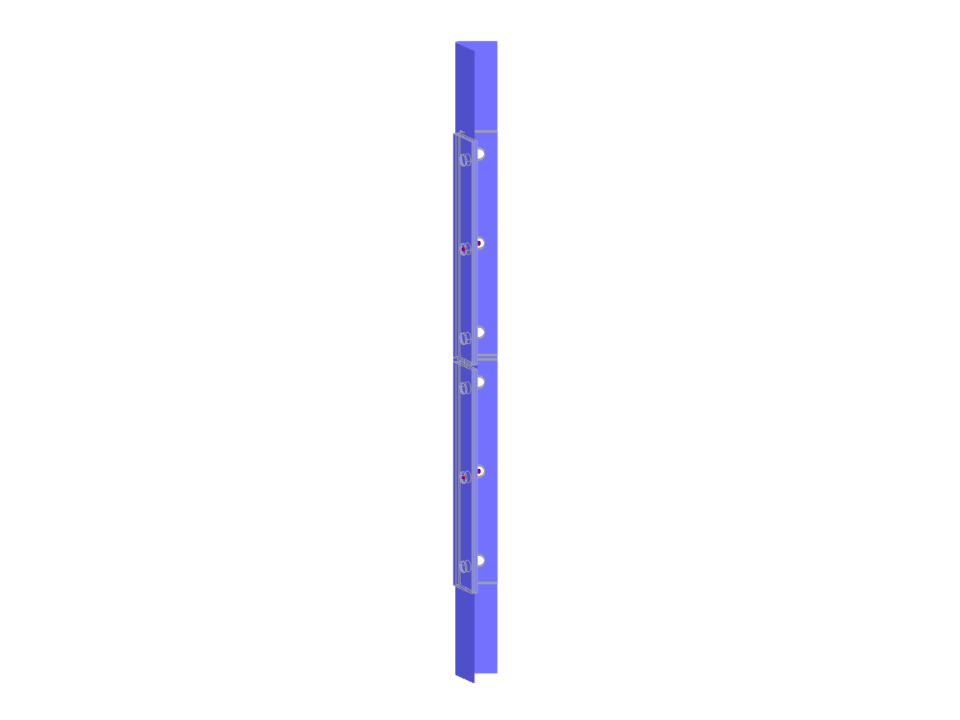

有角的 L 型截面节点
块参数可动态编辑 | |
节点数目: | 211 |
线的数目 | 192 |
杆件数目: | 24 |
面的数目: | 118 |
实体数目 | 8 |
翘曲区域尺寸 | 0.140 x 0.138 x 1.441 m |
软件版本 | 5.27.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
