Parametrização completa de uma geometria de ligação de secção em L em aço, parafusos modelados com placa de ligação.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

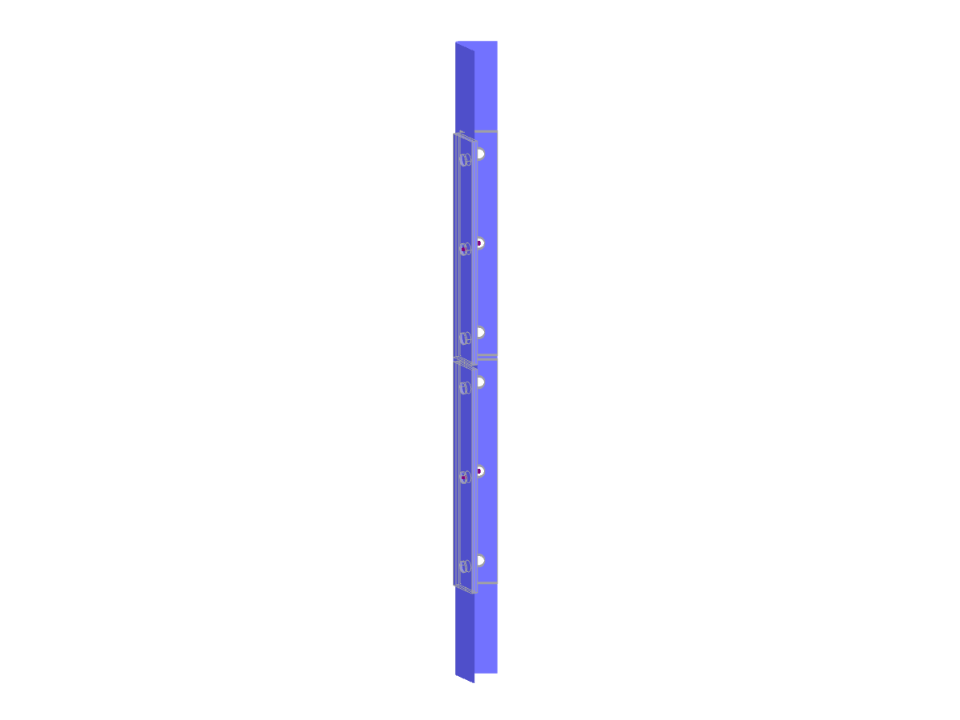

Ligação de secção em L chanfrada
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 211 |
Número de linhas | 192 |
Número de barras | 24 |
Número de superfícies | 118 |
Número de sólidos | 8 |
Dimensões (métricas) | 0,140 x 0,138 x 1,441 m |
Dimensões (imperial) | 0.46 x 0.45 x 4.73 feet |
Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
