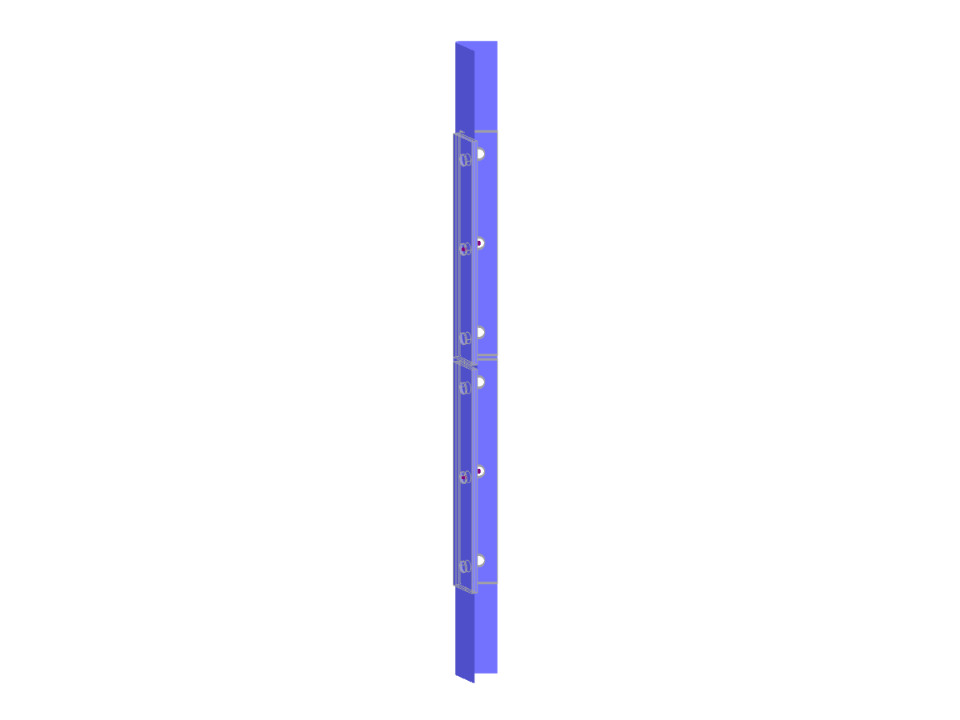

Полная параметризация геометрии стальных угловых соединений, смоделированные болты с накладной пластиной.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Угловое соединение уголка
Параметры блока можно редактировать динамически | |
Количество узлов | 211 |
Количество линий | 192 |
Количество стержней | 24 |
Количество поверхностей | 118 |
Количество тел | 8 |
Размеры (метрические) | 0,140 x 0,138 x 1,441 m |
Размеры (имперские) | 0.46 x 0.45 x 4.73 feet |
Версия программы | 5.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
