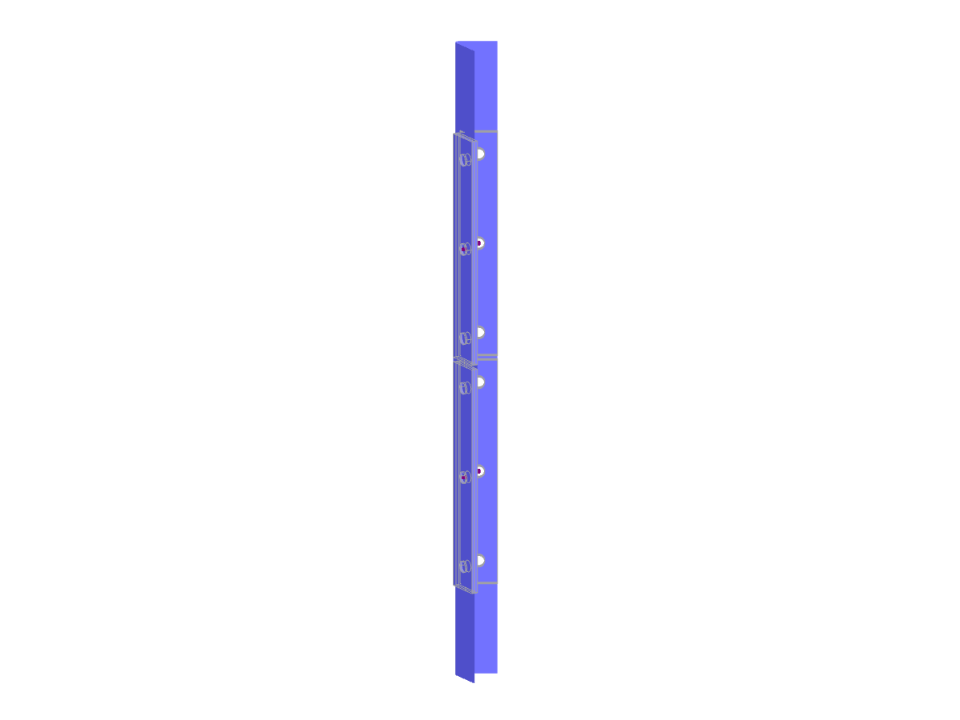

Kompletní parametrizace geometrie spoje ocelového L-profilu, modelované šrouby s vaznou deskou.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
L-profilový spoj
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 211 |
Počet linií | 192 |
Počet prutů | 24 |
Počet ploch | 118 |
Počet těles | 8 |
Rozměry (metrické) | 0,140 x 0,138 x 1,441 m |
Rozměry (imperiální) | 0.46 x 0.45 x 4.73 feet |
Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
