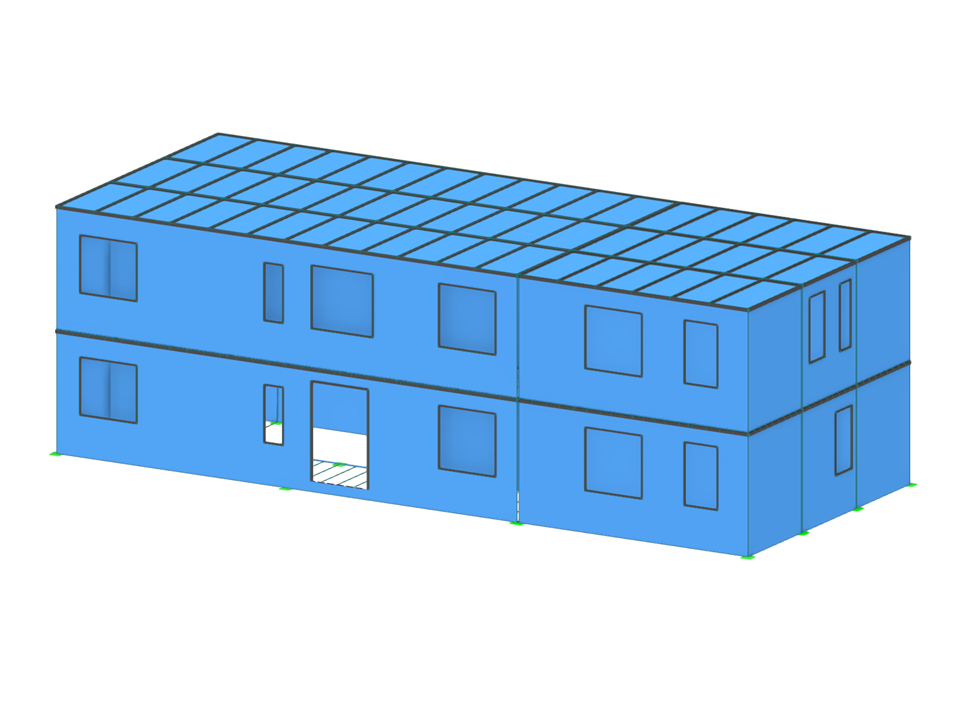

Questo progetto è un edificio nella città di Sfax (Tunisia) con una superficie coperta di circa 133 m², composto da un primo piano e un piano per uffici. In questa tesi, sono state analizzate due opzioni.
R+1 Edificio in container | Tesi di laurea
| Numero di nodi | 1391 |
| Numero di linee | 2195 |
| Numero di aste | 2185 |
| Numero di superfici | 56 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 32 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 26,299 t |
| Dimensioni (metriche) | 18.306 x 5.856 x 7.430 m |
| Dimensioni (imperiali) | 60.06 x 19.21 x 24.38 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
