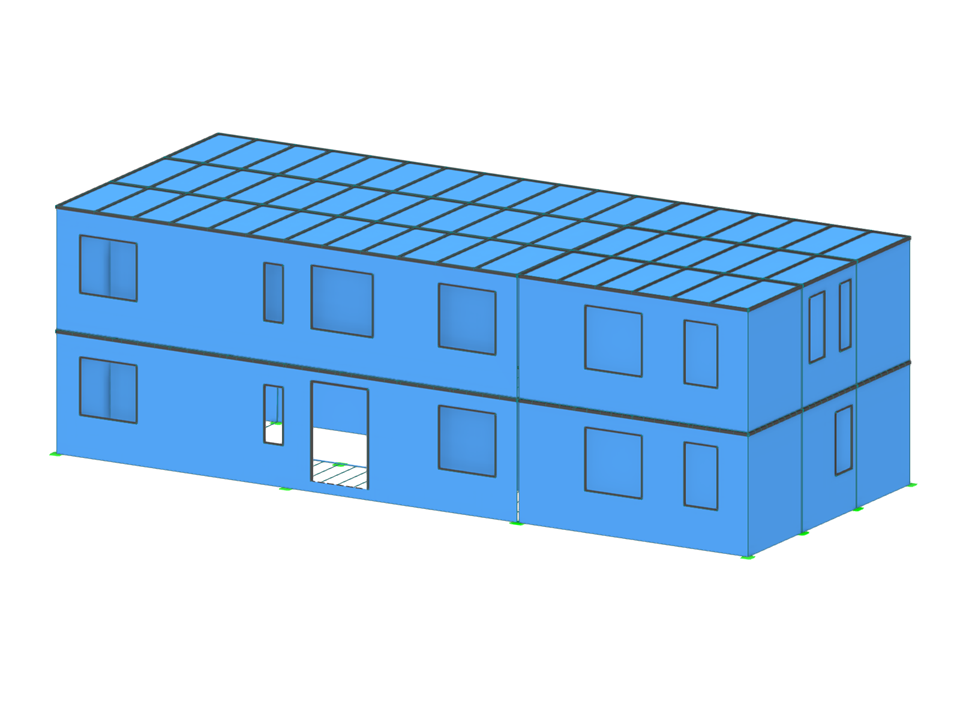

Этот проект представляет собой здание в городе Сфакс (Тунис) общей площадью около 133 м², которое состоит из цокольного и офисного этажей. В этой работе были проанализированы два варианта.
Здание R + 1 в контейнерах | Дипломная работа
Количество узлов | 1391 |
Количество линий | 2195 |
Количество стержней | 2185 |
Количество поверхностей | 56 |
Количество тел | 0 |
Количество загружений | 6 |
Количество сочетаний нагрузок | 32 |
Количество расчетных сочетаний | 4 |
Общий вес | 26,299 t |
Размеры (метрические) | 18,306 x 5,856 x 7,430 m |
Размеры (имперские) | 60.06 x 19.21 x 24.38 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
