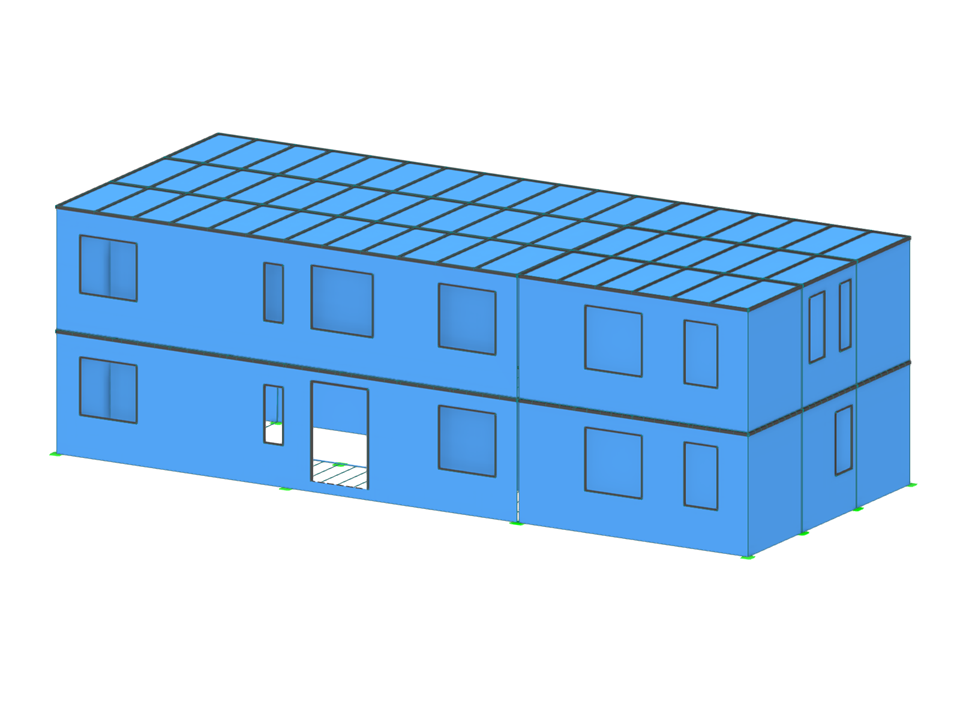

R+1 集装箱建筑 | 毕业论文
节点数目: | 1391 |
线的数目 | 2195 |
杆件数目: | 2185 |
面的数目: | 56 |
实体数目 | 0 |
荷载工况数目 | 6 |
荷载组合数目 | 32 |
结果组合数目 | 4 |
总重量 | 26,299 t |
翘曲区域尺寸 | 18.306 x 5.856 x 7.430 m |
