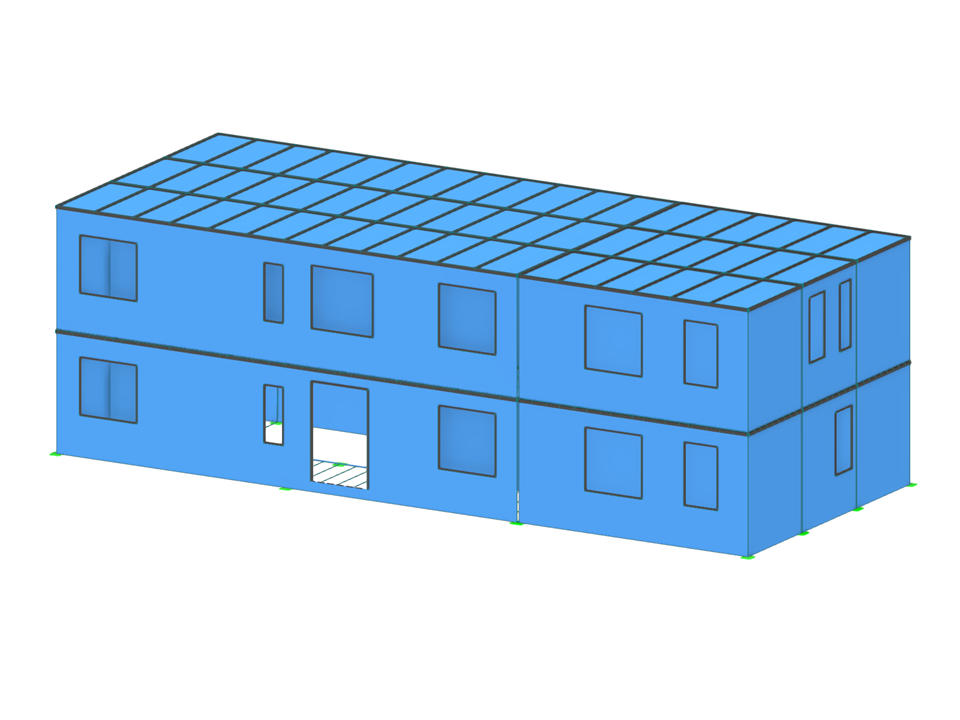

Projekt dotyczy budynku w mieście Sfax (Tunezja). Powierzchnia zadaszona obiektu to około 133 m². Składa się z parteru oraz piętra z przestrzenią biurową. W pracy przeanalizowano dwa warianty konstrukcji.
Budynek R+1 w kontenerach | Praca dyplomowa
Liczba węzłów | 1391 |
Liczba linii | 2195 |
Liczba prętów | 2185 |
Liczba powierzchni | 56 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 6 |
Ilość KO | 32 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 26,299 t |
Wymiary (metryczne) | 18,306 x 5,856 x 7,430 m |
Wymiary (imperialne) | 60.06 x 19.21 x 24.38 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
