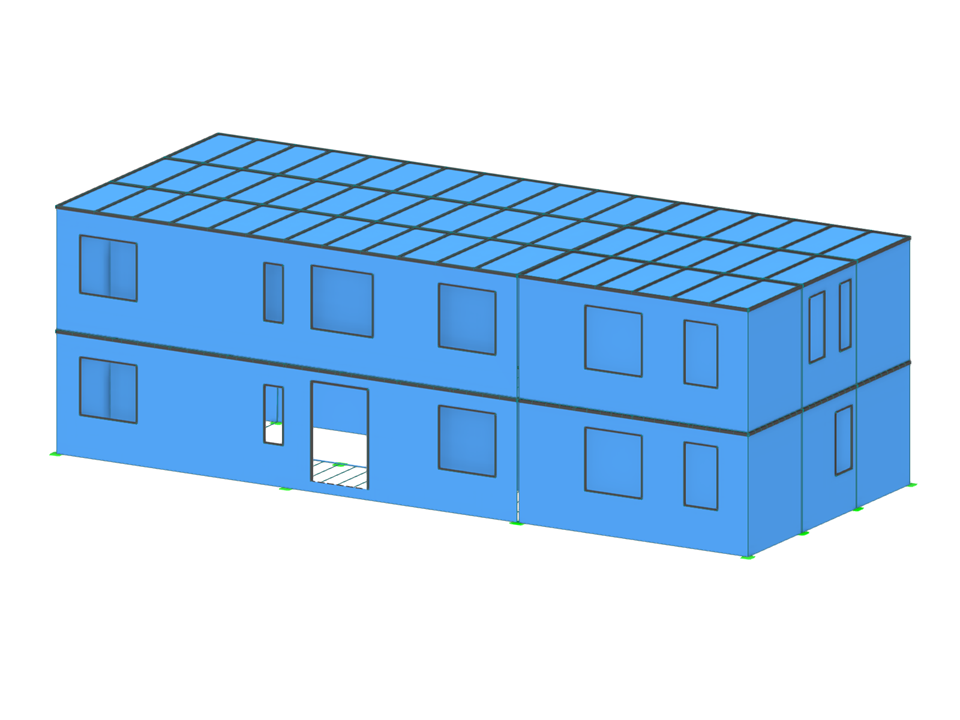

Gebäude in Sfax (Tunesien) mit einer überdachten Fläche von ca. 133 m², bestehend aus Erdgeschoss und Büroetage. In dieser Arbeit wurden zwei Varianten untersucht.
Zweistöckiger Containerbau | Abschlussarbeit
Anzahl Knoten | 1391 |
Anzahl Linien | 2195 |
Anzahl Stäbe | 2185 |
Anzahl Flächen | 56 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 6 |
Anzahl Lastkombinationen | 32 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 26,299 t |
Abmessungen (metrisch) | 18,306 x 5,856 x 7,430 m |
Abmessungen (imperial) | 60.06 x 19.21 x 24.38 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
