Trave composta con interazione parziale
  • Descrizione
  • Recensioni (0)

Un modello creato dal team tecnico di Dlubal Latam. Il modello può anche essere disponibile come blocco parametrizzato nel sito di Dlubal Latam.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

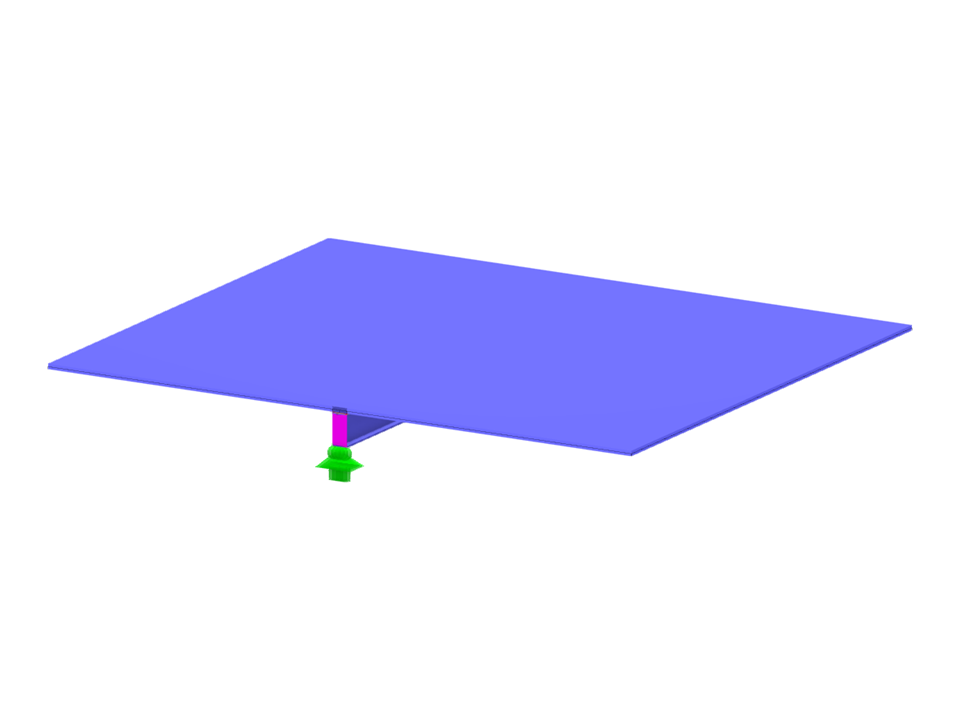

Trave composta con interazione parziale

I parametri del blocco possono essere modificati dinamicamente
Numero di nodi 24
Numero di linee 44
Numero di aste 1
Numero di superfici 15
Numero di solidi 1
Peso totale 4,099 t
Dimensioni (metriche) 6.000 x 5.000 x 0.311 m
Dimensioni (imperiali) 19.69 x 16.4 x 1.02 feet
Versione del programma 5.26.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
