Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.
2021-05-25

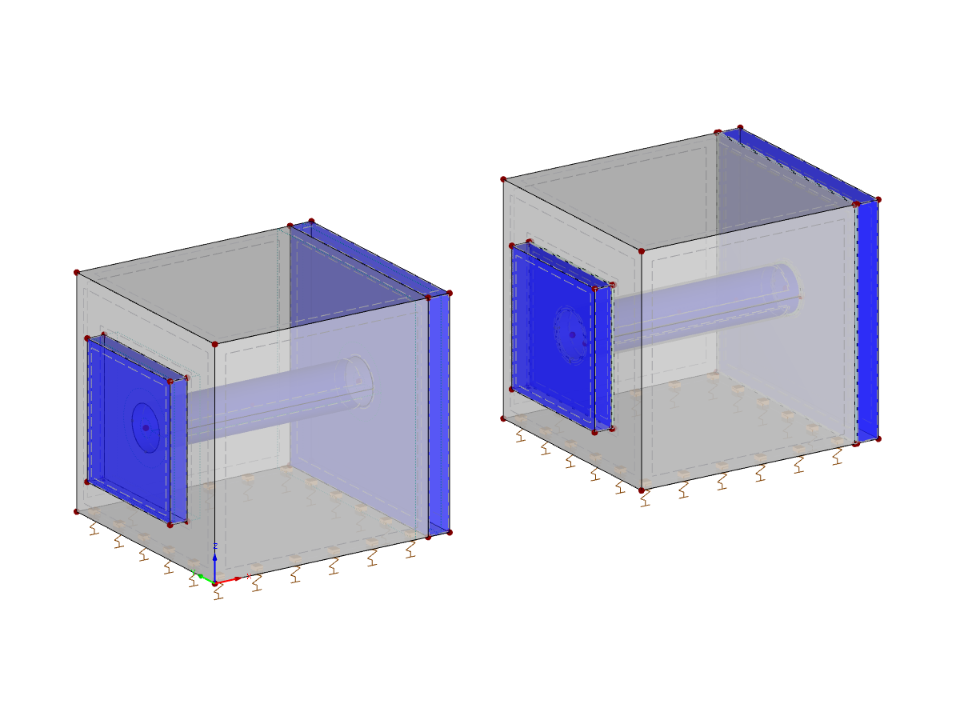

Blocco di cemento armato con elemento di precompressione
  • Descrizione
  • Recensioni (0)

Il blocco di calcestruzzo con elementi precompressi è un innovativo elemento di volume per la simulazione di sistemi precompressi. Il modello gestisce con precisione parametri come precompressione, contatto, rilascio di superfici e volumi di contatto, consentendo un'analisi realistica. Grazie a questa integrazione è possibile studiare in dettaglio il comportamento di carico e le deformazioni del materiale in condizioni di carico dinamico e statico. L’elemento costruttivo offre quindi uno strumento efficace per l’ottimizzazione di soluzioni strutturali.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Elemento prefabbricato in calcestruzzo precompresso

Numero di nodi 96
Numero di linee 108
Numero di superfici 58
Numero di solidi 7
Numero di casi di carico 2
Peso totale 7,236 t
Dimensioni (metriche) 3.244 x 1.000 x 1.000 m
Dimensioni (imperiali) 10.64 x 3.28 x 3.28 feet
Versione del programma 5.27.00

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
