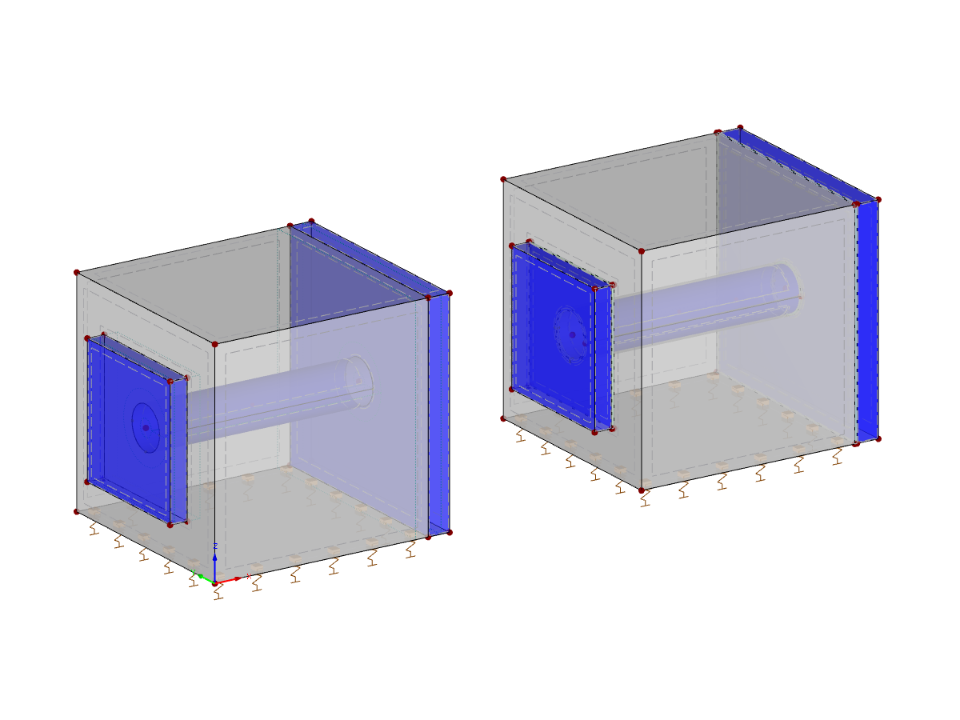

Betonblock mit Vorspannelement
Anzahl Knoten | 96 |
Anzahl Linien | 108 |
Anzahl Flächen | 58 |
Anzahl Volumenkörper | 7 |
Anzahl Lastfälle | 2 |
Gesamtgewicht | 7.236 t |
Abmessungen (metrisch) | 3.244 x 1.000 x 1.000 m |
Abmessungen (imperial) | 10.64 x 3.28 x 3.28 feet |
Programmversion | 5.27.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
