Questo modello è stato utilizzato per spiegare l'opzione della mesh EF stratificata per i solidi.
Oltre a un perfezionamento olistico della mesh EF, ora è possibile disporre anche una mesh EF stratificata per i solidi. Per questa opzione, è possibile eseguire una divisione definita del solido con elementi finiti tra due superfici parallele. Questa opzione è particolarmente adatta per geometrie solide molto grandi con un'altezza ridotta.
Modello utilizzato in

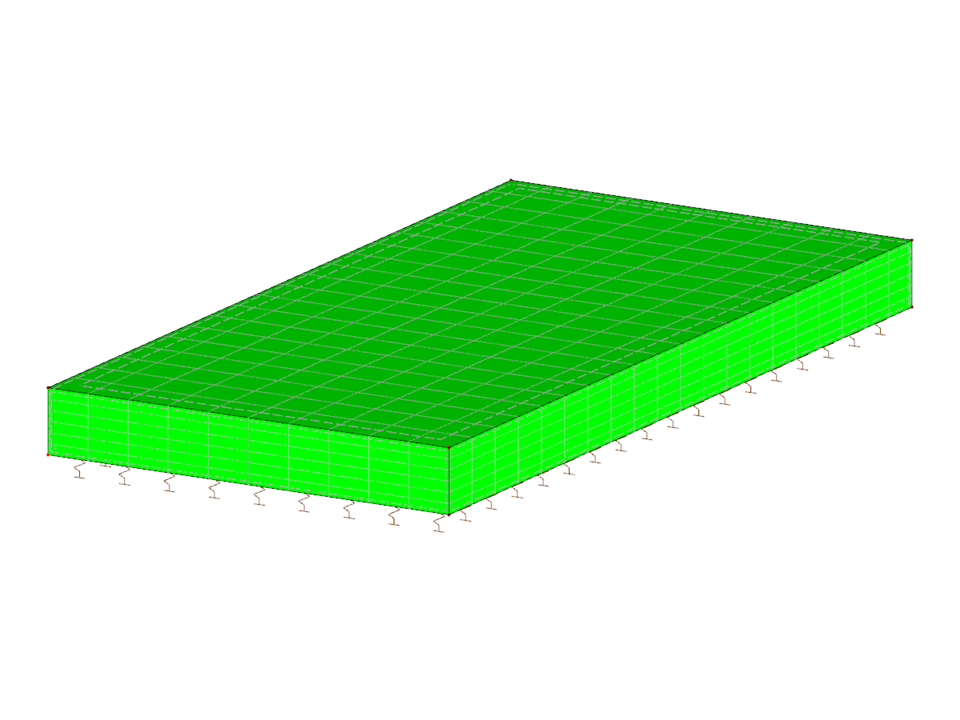

Solido con mesh EF stratificata
| Numero di nodi | 8 |
| Numero di linee | 12 |
| Numero di aste | 0 |
| Numero di superfici | 6 |
| Numero di solidi | 1 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,355 t |
| Dimensioni (metriche) | 1.000 x 0.150 x 2.000 m |
| Dimensioni (imperiali) | 3.28 x 0.49 x 6.56 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
