Este modelo se utilizó para explicar la opción de la malla de elementos finitos (EF) por capas para sólidos.
Además de un refinamiento de malla global, ahora se puede establecer una malla de elementos finitos por capas. Para esta opción, se puede realizar una división definida del sólido con elementos de EF entre dos superficies paralelas. Esta opción está especialmente indicada para geometrías de sólidos muy grandes con pequeña altura.

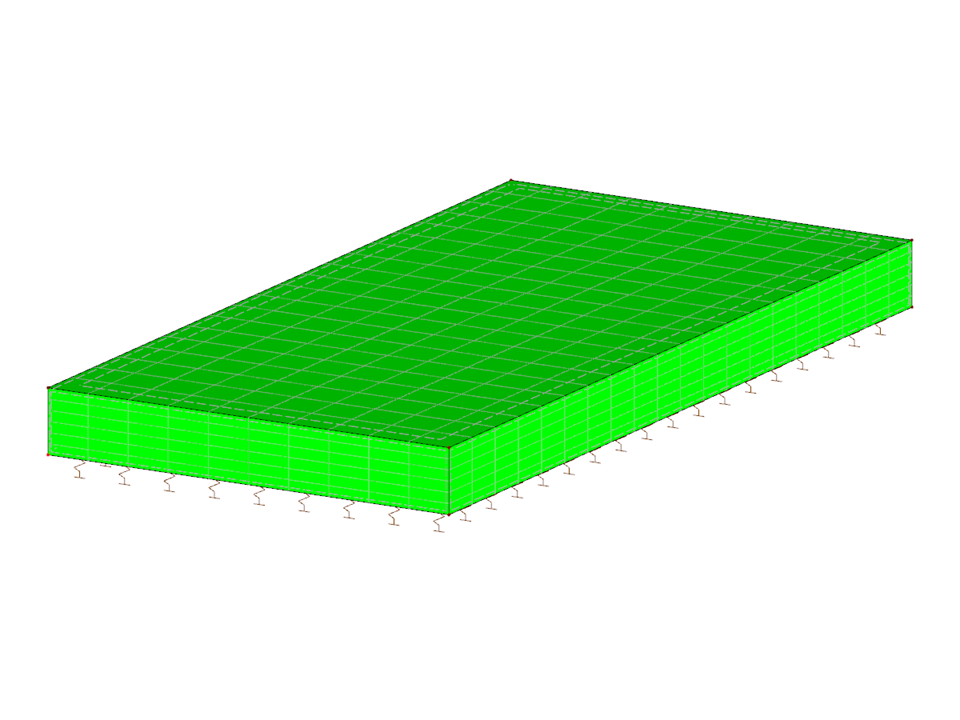

Sólido con malla de EF por capas
Número de nudos | 8 |
Número de líneas | 12 |
Número de barras | 0 |
Número de superficies | 6 |
Número de sólidos | 1 |
Número de casos de carga | 0 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 2.355 t |
Dimensiones (métricas) | 1,000 x 0,150 x 2,000 m |
Dimensiones (imperiales) | 3.28 x 0.49 x 6.56 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
