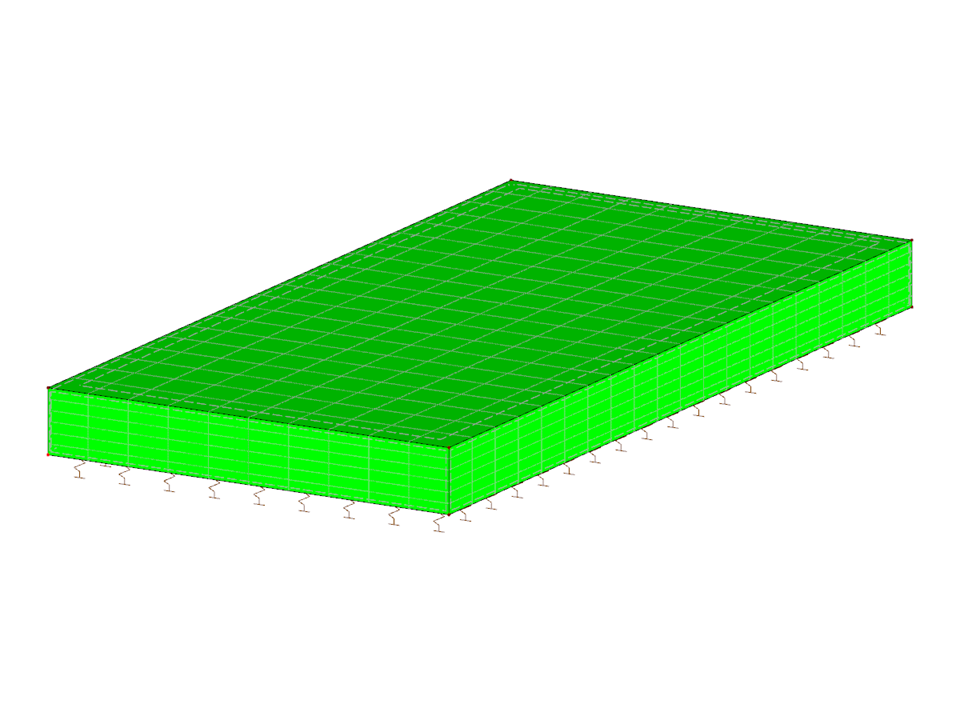

O modelo demonstra a possibilidade de dispor uma malha em camadas em volumes extensos, além de um refinamento integral da malha de EF. O volume é dividido precisamente em camadas de malha individuais por uma divisão definida entre duas superfícies paralelas, permitindo a disposição direcionada de elementos de EF. Esta disposição promove uma modelação de elementos aprimorada, especialmente adequada para geometrias com pequena dimensão de altura. A visualização mostra claramente as áreas de malha delimitadas, destacando a estrutura em camadas e o efeito dos elementos finitos.
Modelo utilizado em
Malha FE em camadas em sólidos
| Número de nós | 8 |
| Número de linhas | 12 |
| Número de superfícies | 6 |
| Número de sólidos | 1 |
| Peso total | 2,355 t |
| Dimensões (métricas) | 1,000 x 2,000 x 0,150 m |
| Dimensões (imperial) | 3.28 x 6.56 x 0.49 feet |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
