Na tomto modelu jsme ukázali možnost nastavení vícevrstvé sítě KP u těles.
U těles lze kromě celkového zjemnění sítě konečných prvků nastavit také vícevrstvou síť. V takovém případě lze zadat dělení tělesa s konečnými prvky mezi dvěma rovnoběžnými plochami. Tato možnost je vhodná především u protáhlých těles s omezenou výškou.

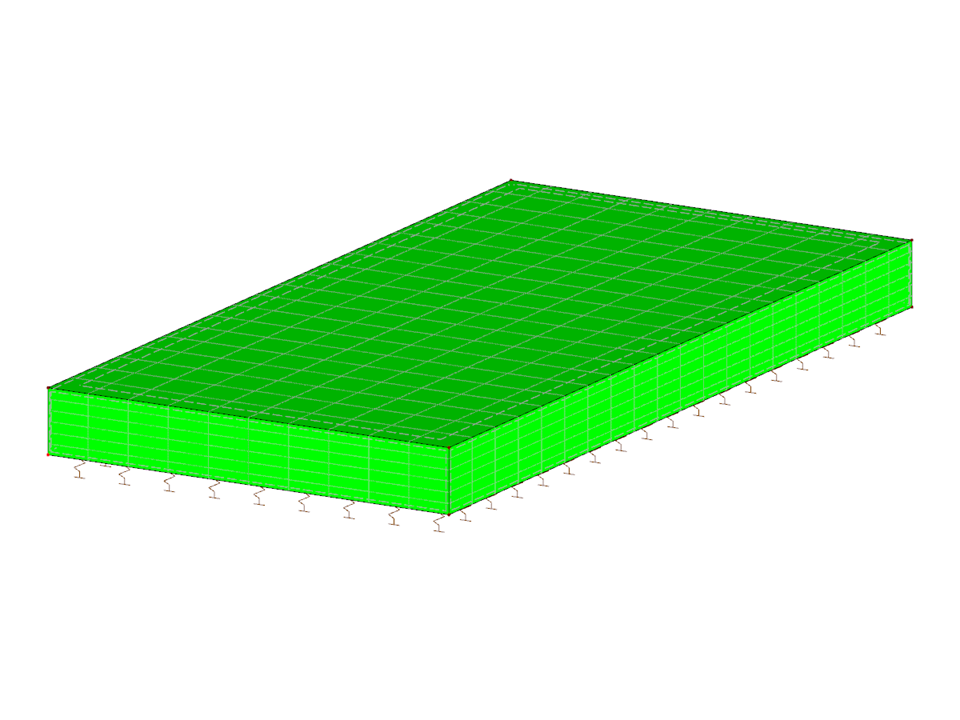

Těleso s vícevrstvou sítí KP
Počet uzlů | 8 |
Počet linií | 12 |
Počet prutů | 0 |
Počet ploch | 6 |
Počet těles | 1 |
Počet zatěžovacích stavů | 0 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 2,355 t |
Rozměry (metrické) | 1,000 x 0,150 x 2,000 m |
Rozměry (imperiální) | 3.28 x 0.49 x 6.56 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
