Эта модель была использована для объяснения возможности многослойной сетки КЭ для тел.
В дополнение к целостному измельчению сетки КЭ, теперь можно создать также многослойную сетку КЭ для тел. В данном случае потом можно разделить тело с помощью конечных элементов между двумя параллельными поверхностями. Этот вариант отлично подходит особенно для больших тел с ограниченной высотой.
Модель, используемая в

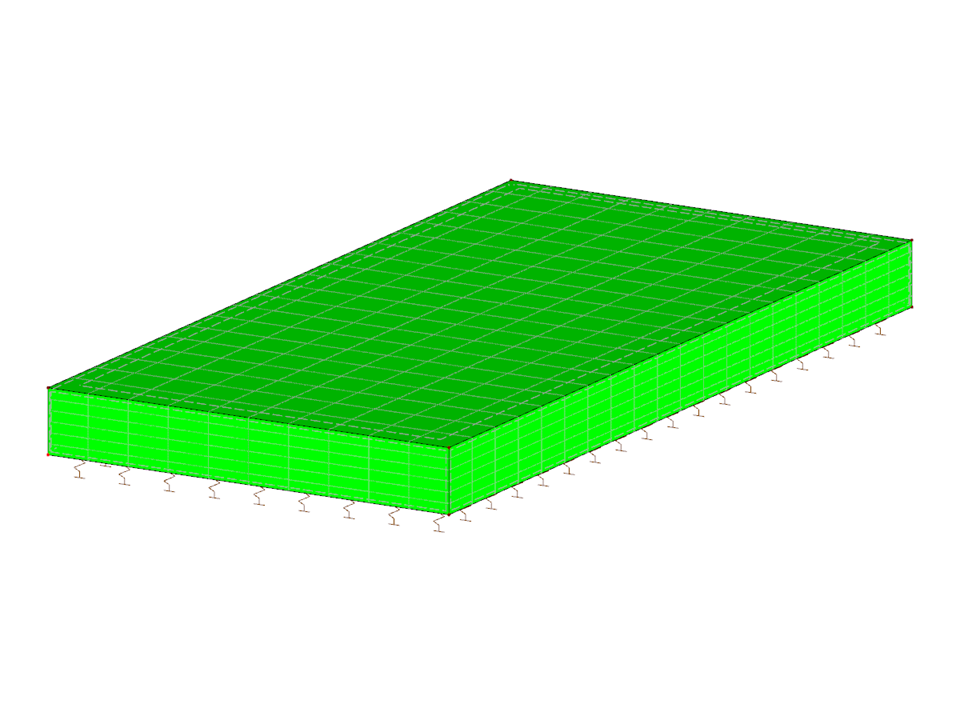

Тело со многослойной сеткой КЭ
| Количество узлов | 8 |
| Количество линий | 12 |
| Количество стержней | 0 |
| Количество поверхностей | 6 |
| Количество тел | 1 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 2,355 t |
| Размеры (метрические) | 1,000 x 0,150 x 2,000 m |
| Размеры (имперские) | 3.28 x 0.49 x 6.56 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
